汉荣达C919收音机拆机

收音之家

汉荣达这次总算换用了“3560”的DSP芯片（怀疑是打磨后重印的数字），也增加了屏蔽罩。当然，价格也贵了很多，型号919，价格也919。

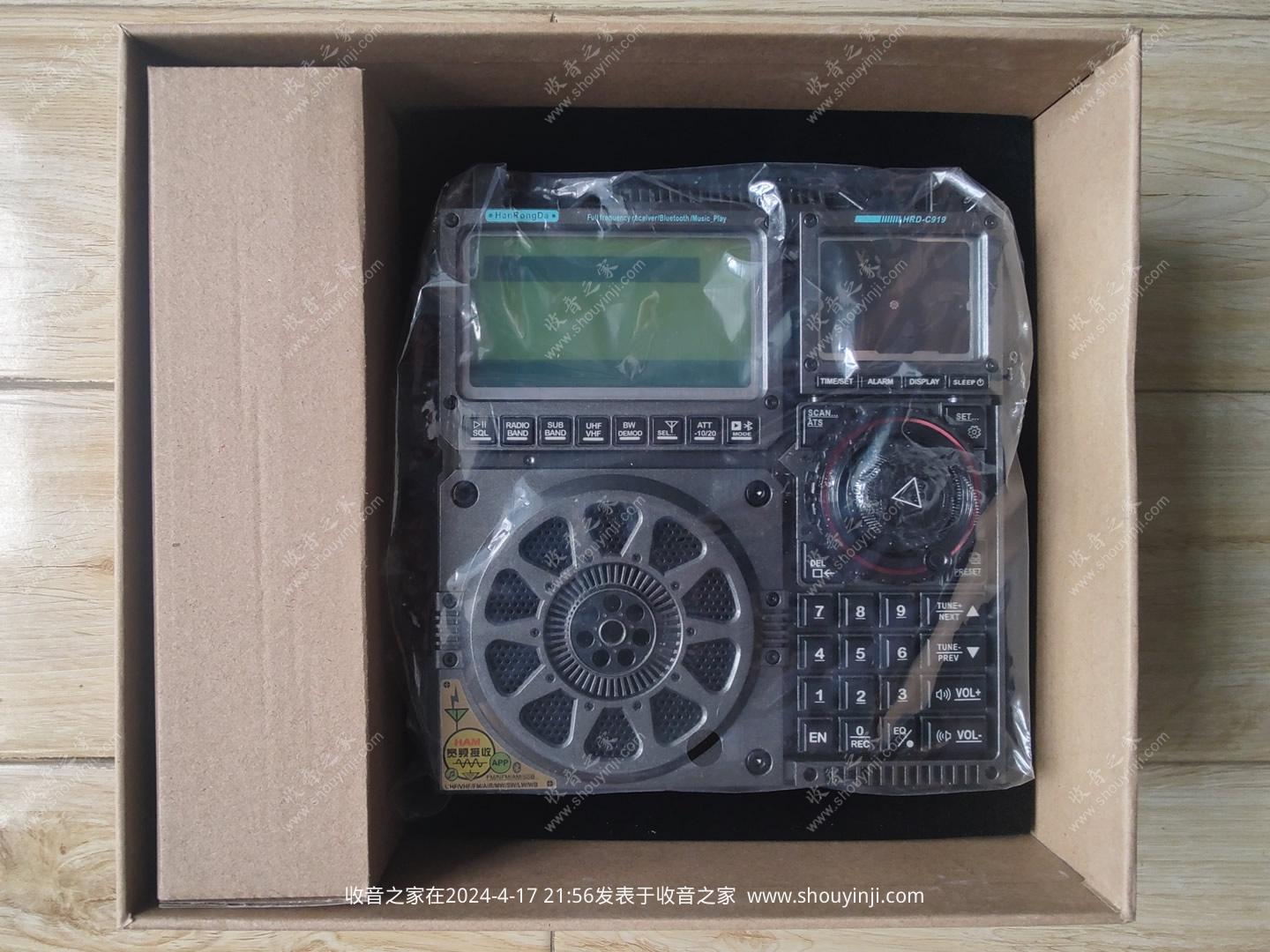

外包装倒还挺好看的

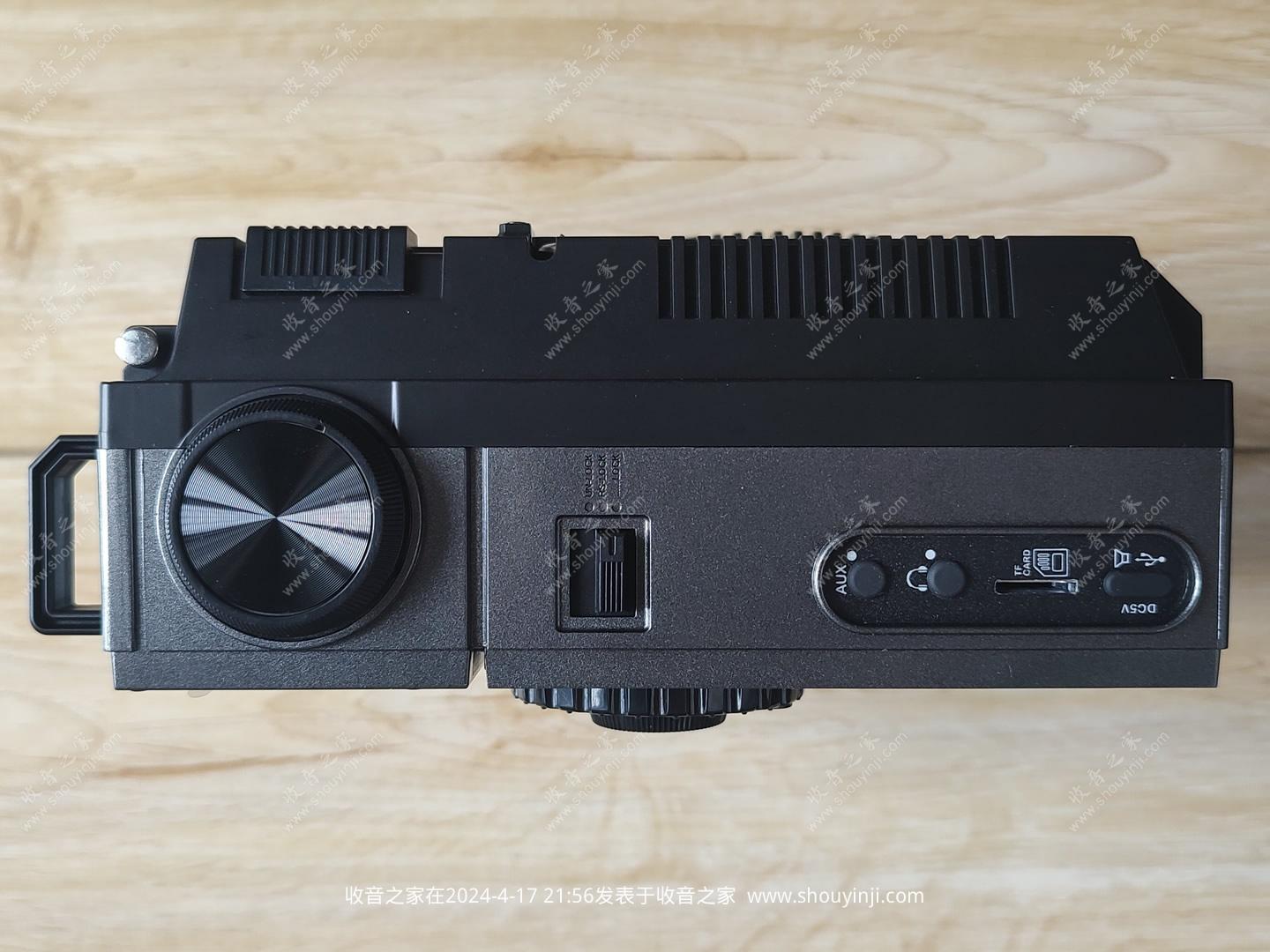

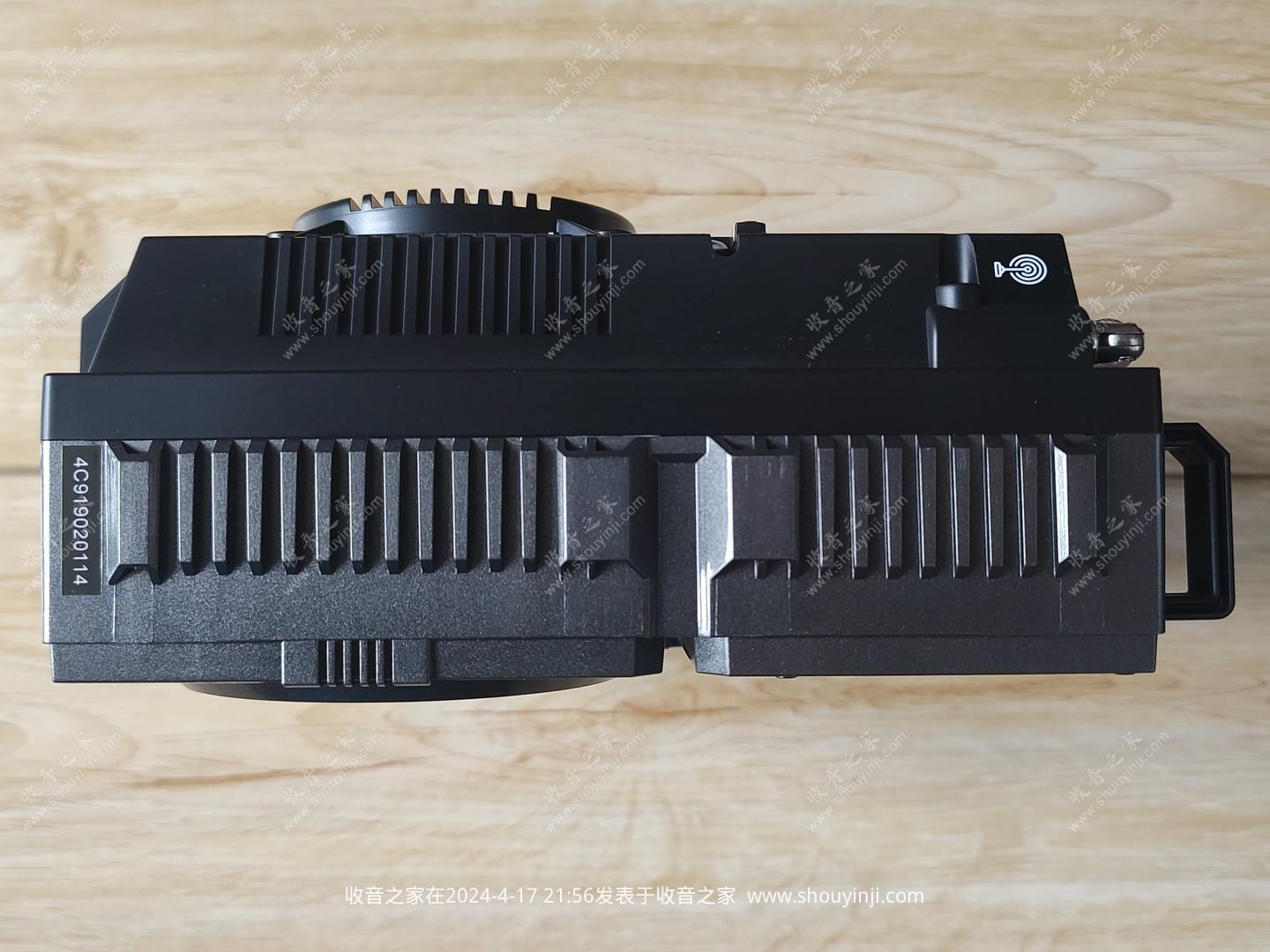

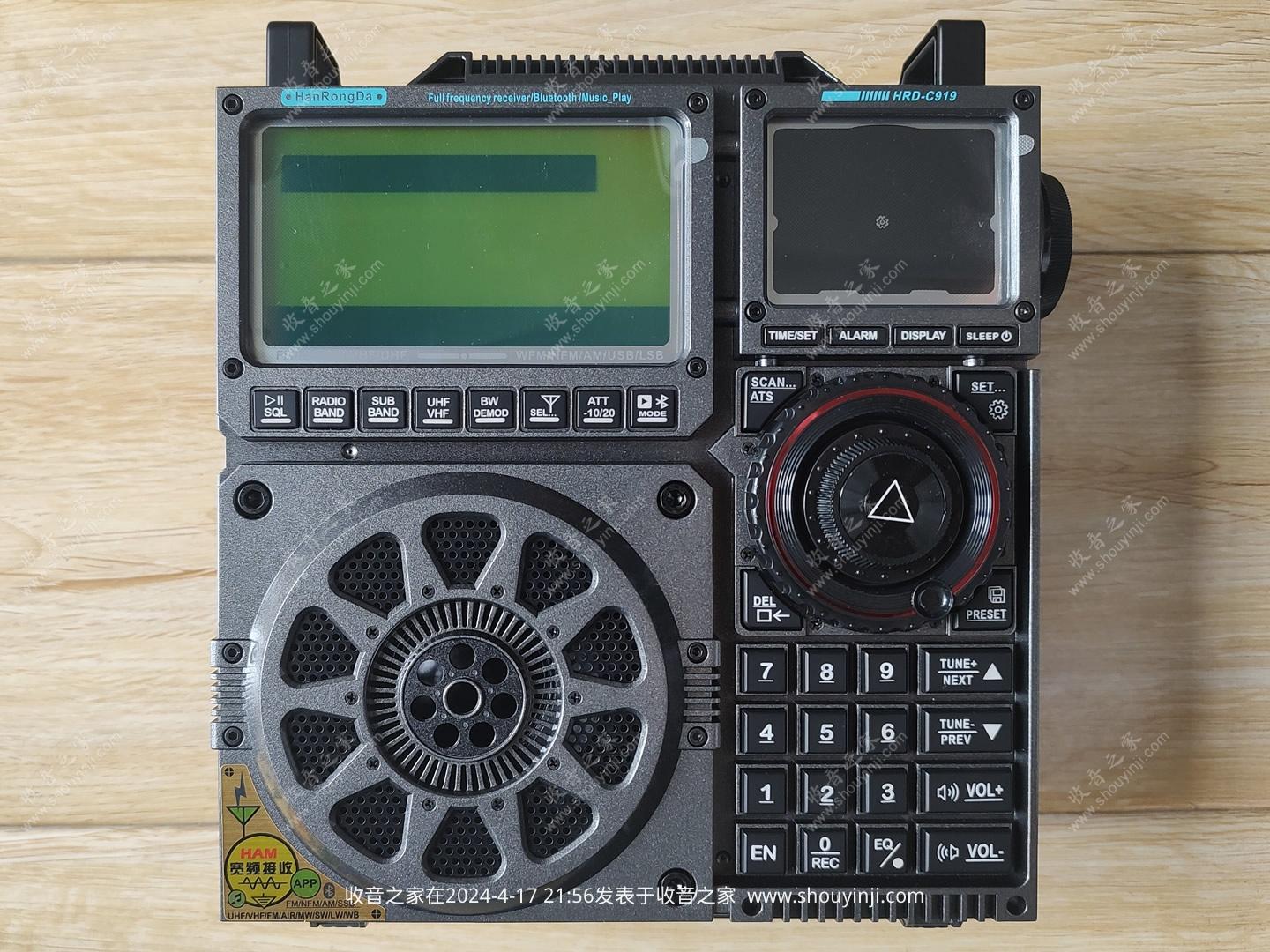

外观

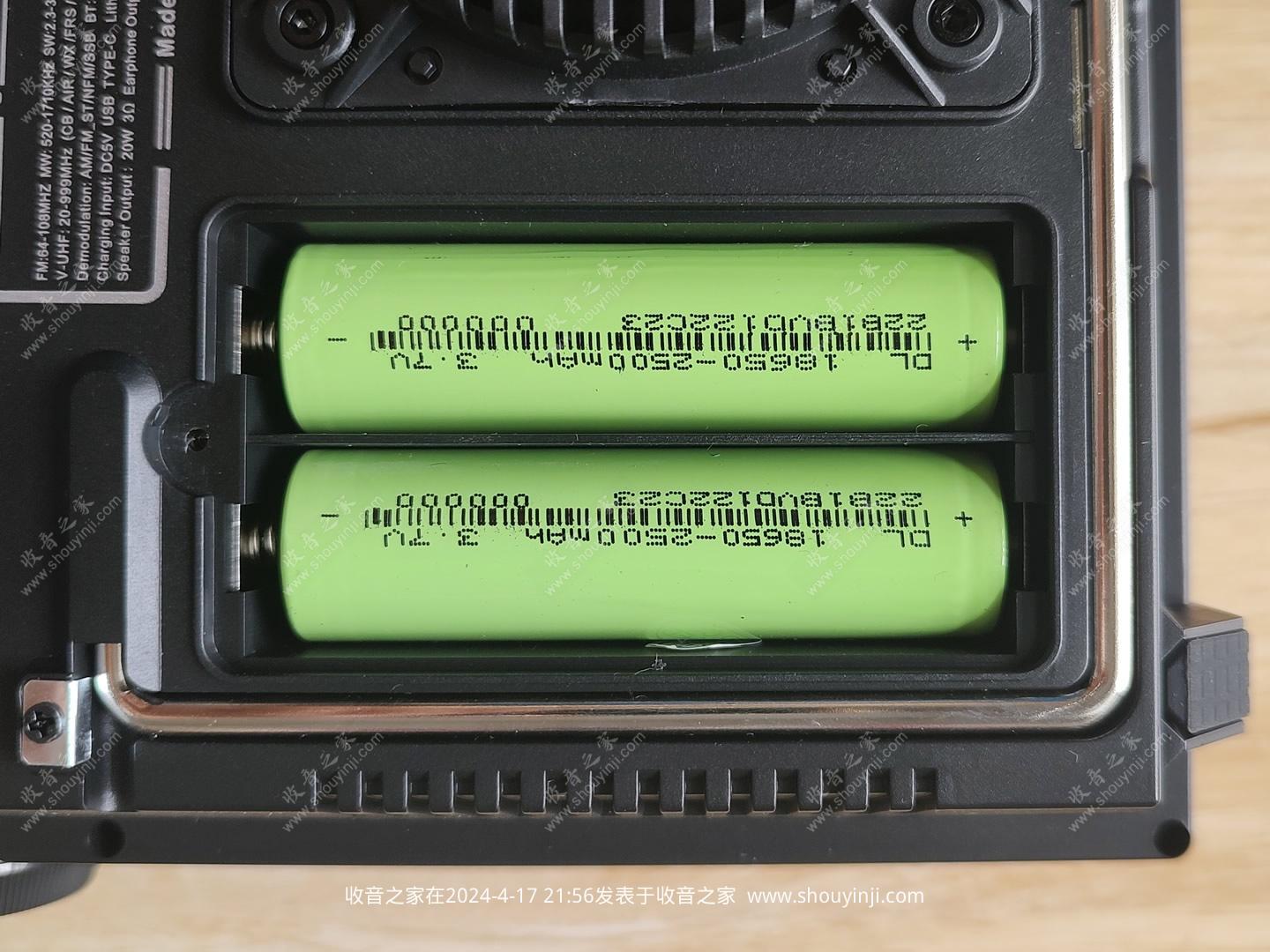

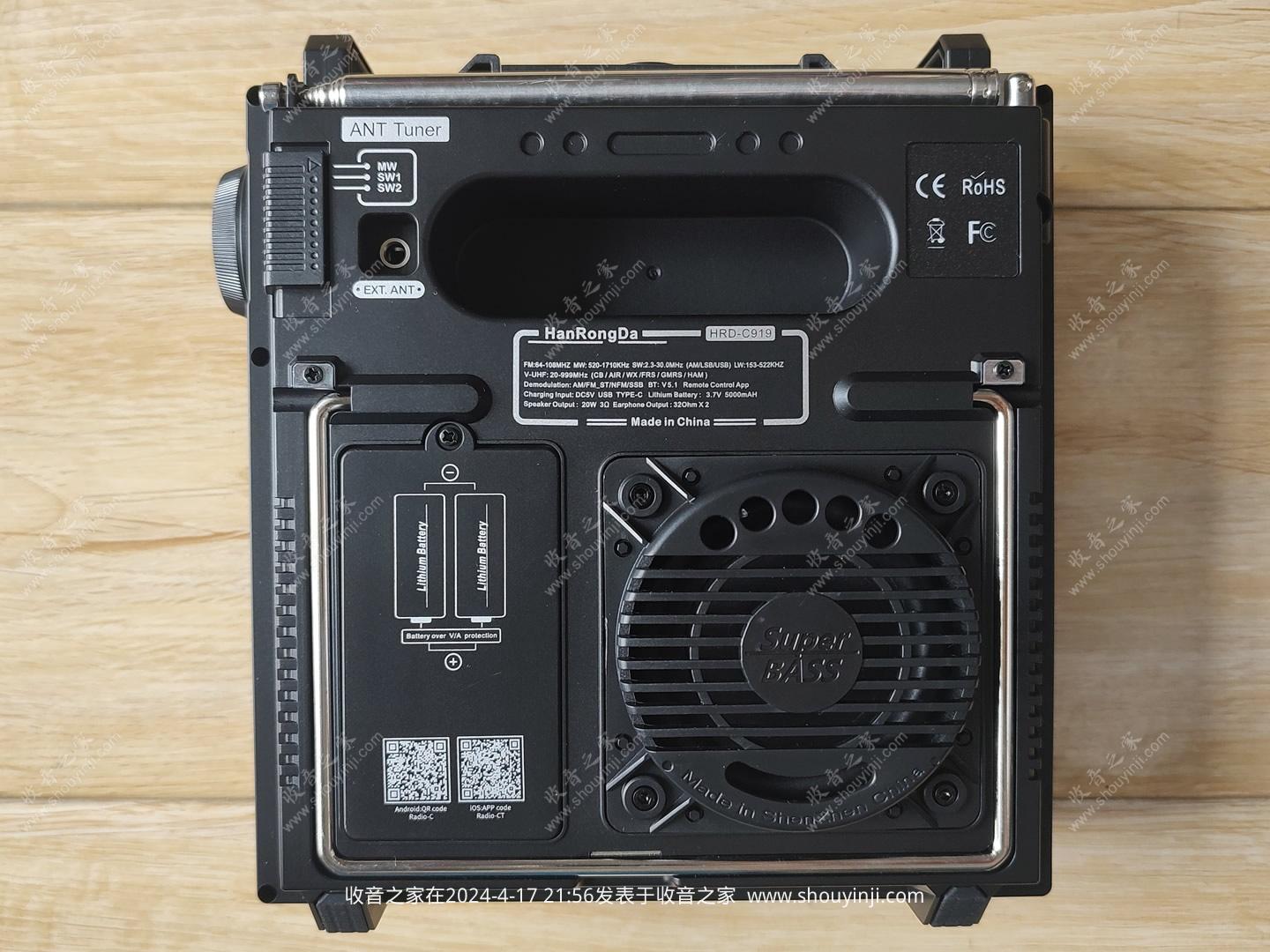

两节18650电池

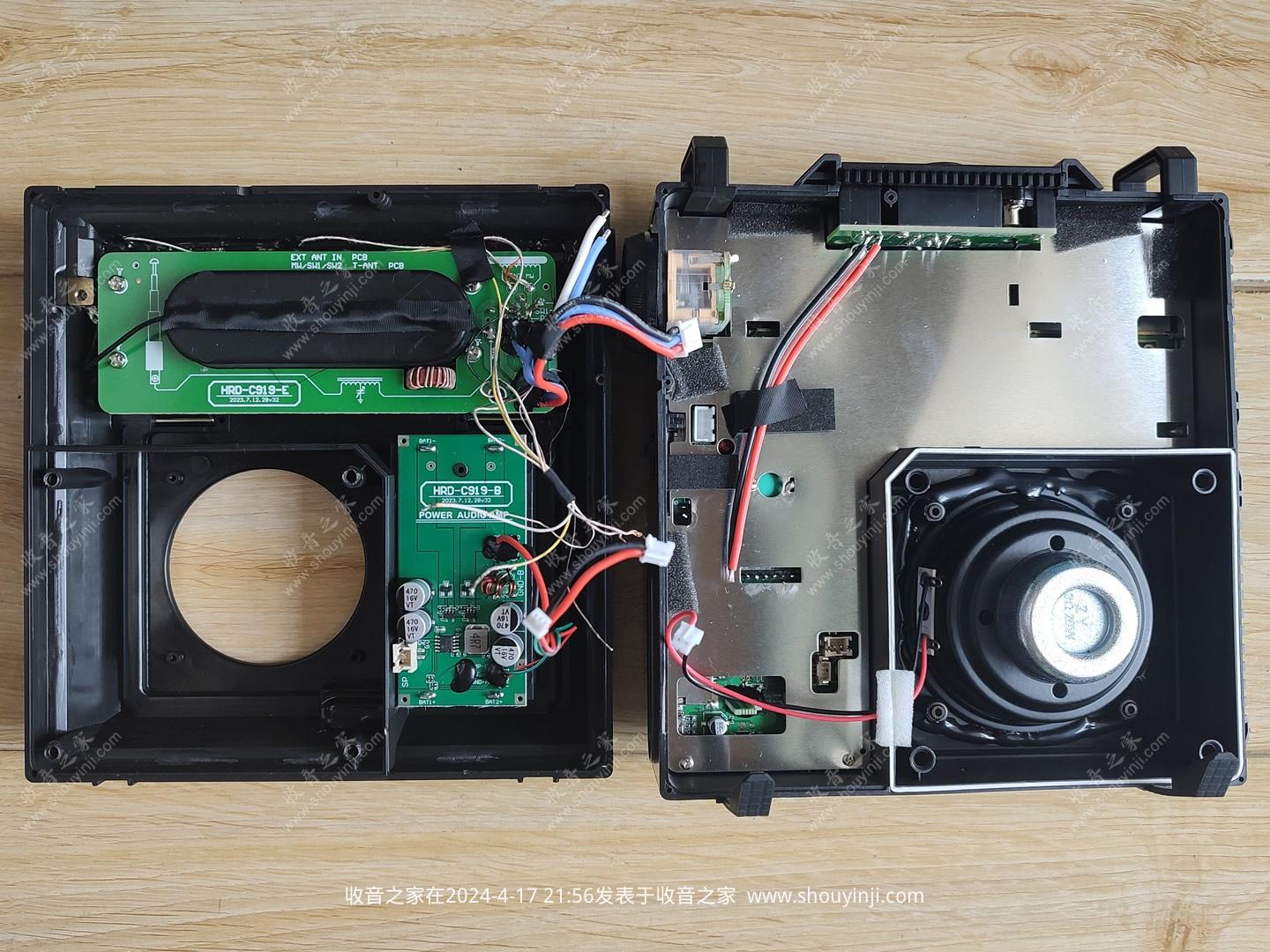

开始拆机了，后面的低音辐射盆一不小心就扯下来了...

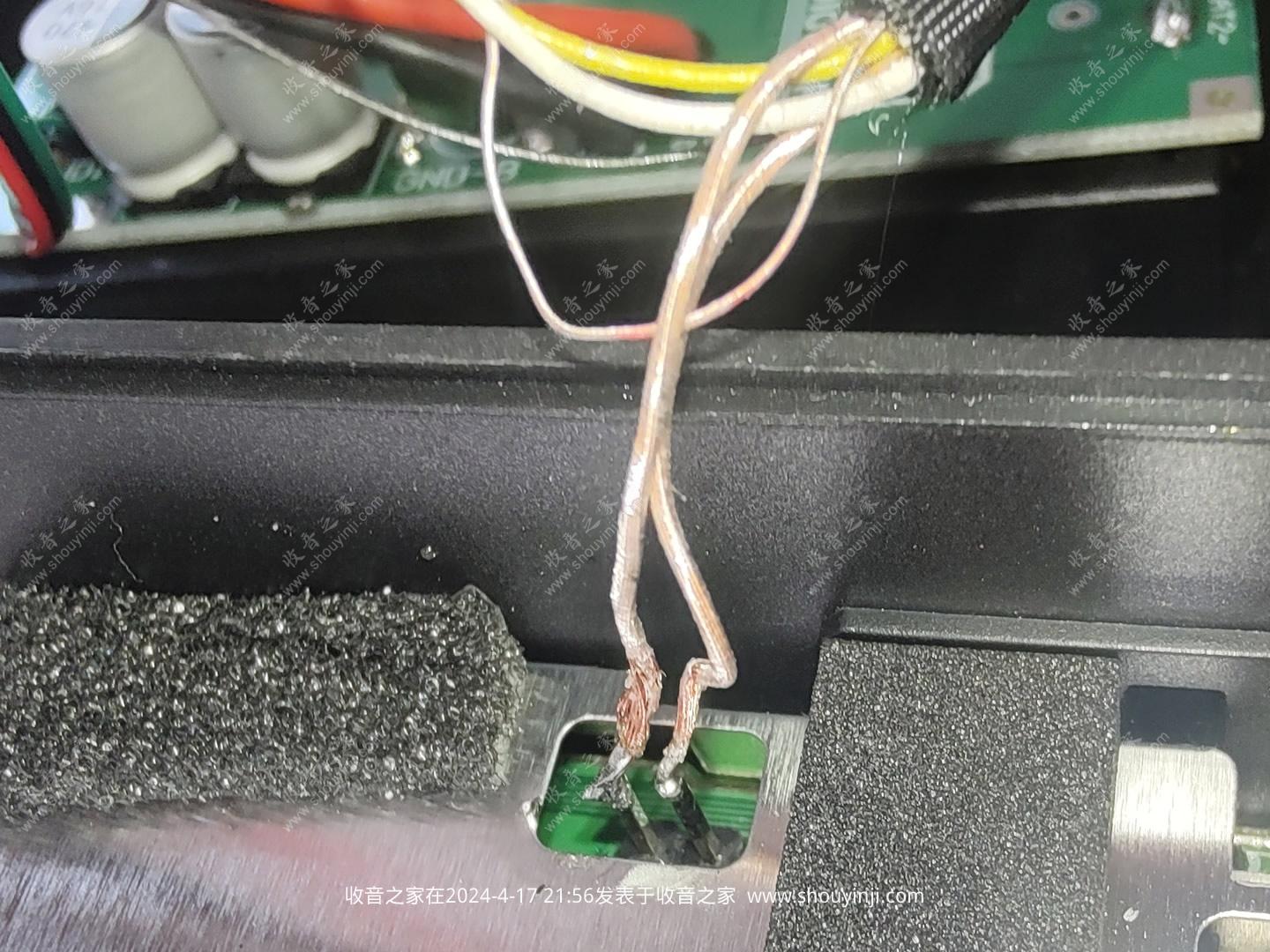

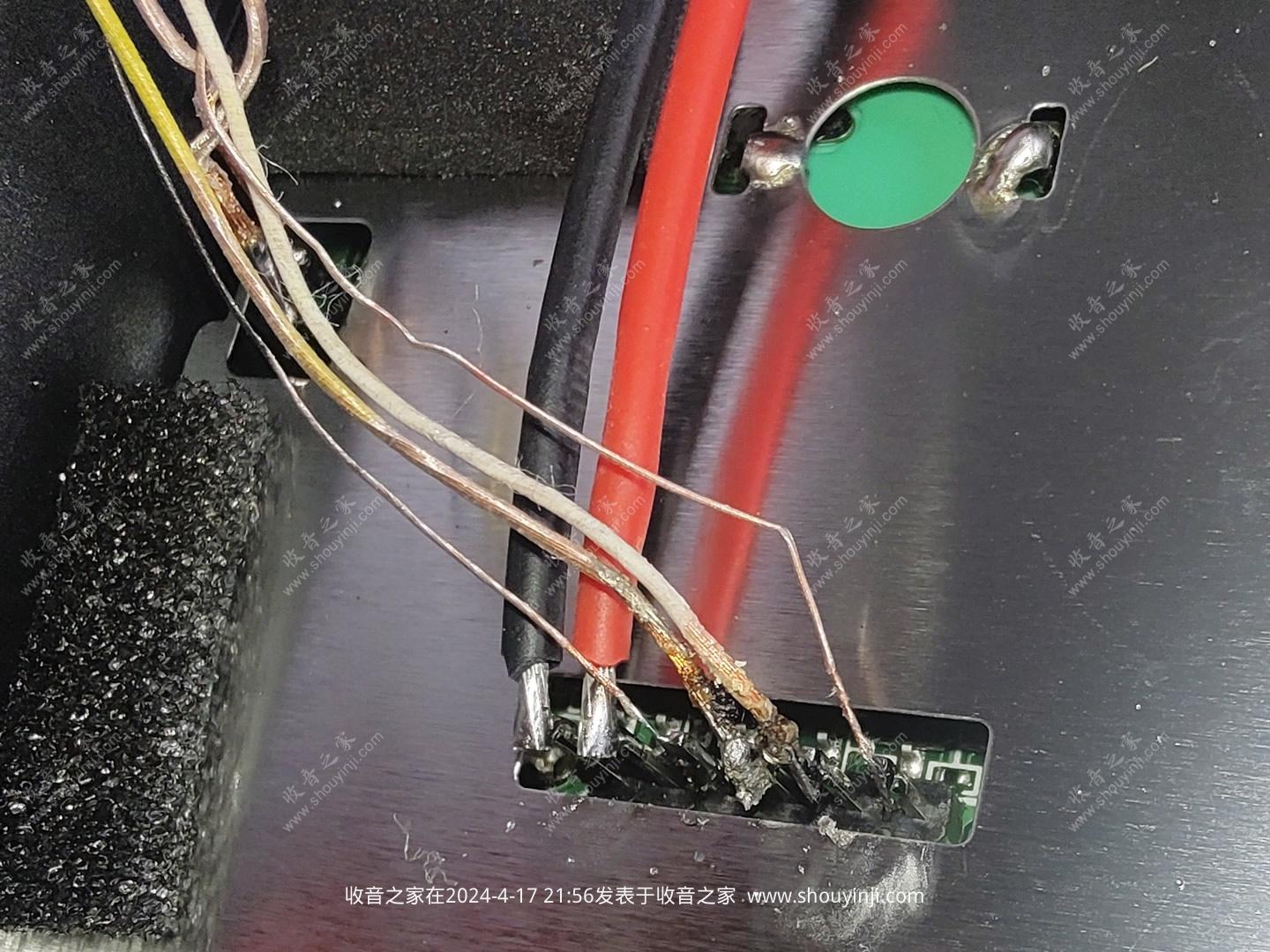

这种焊工也没啥了

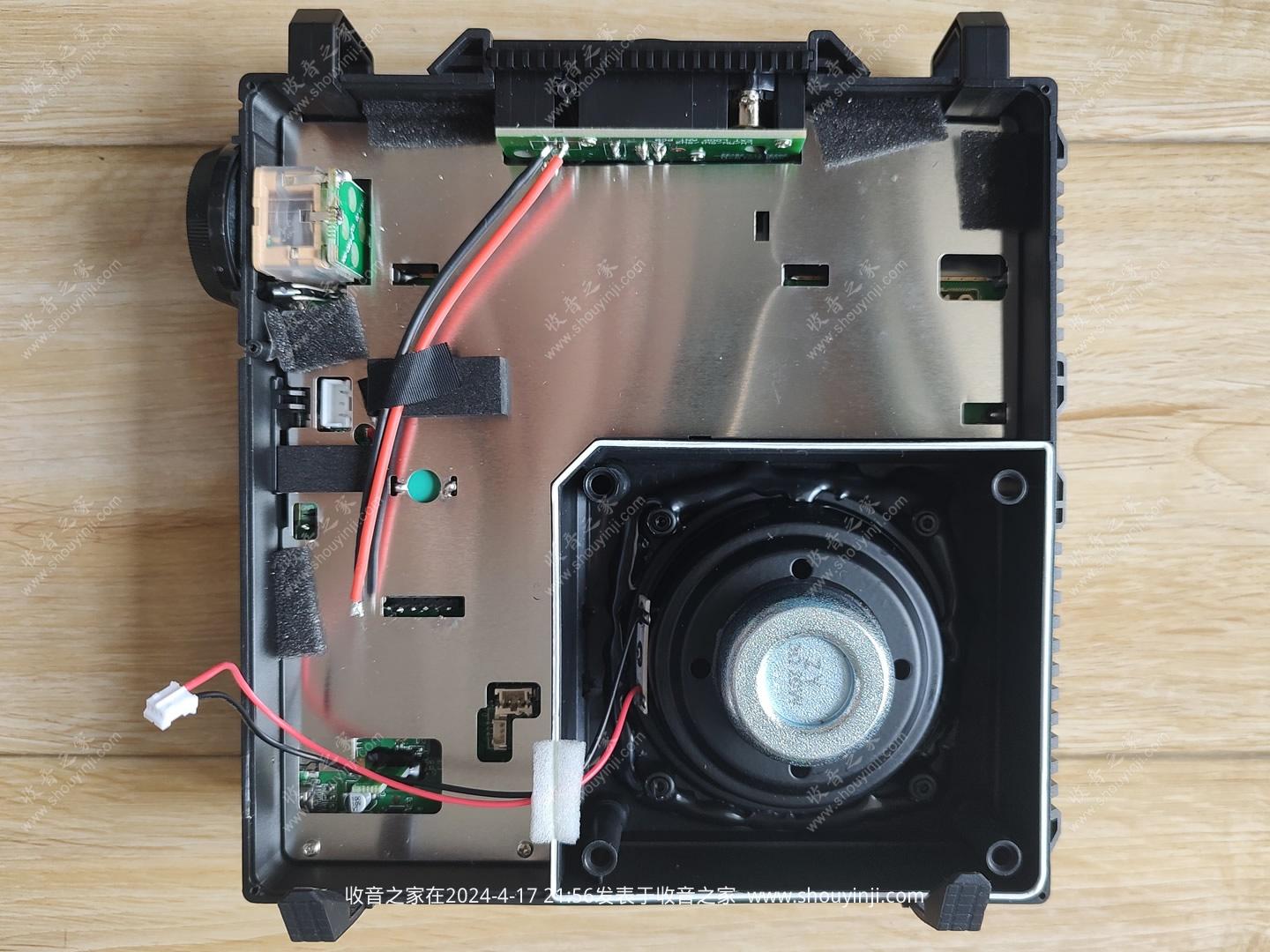

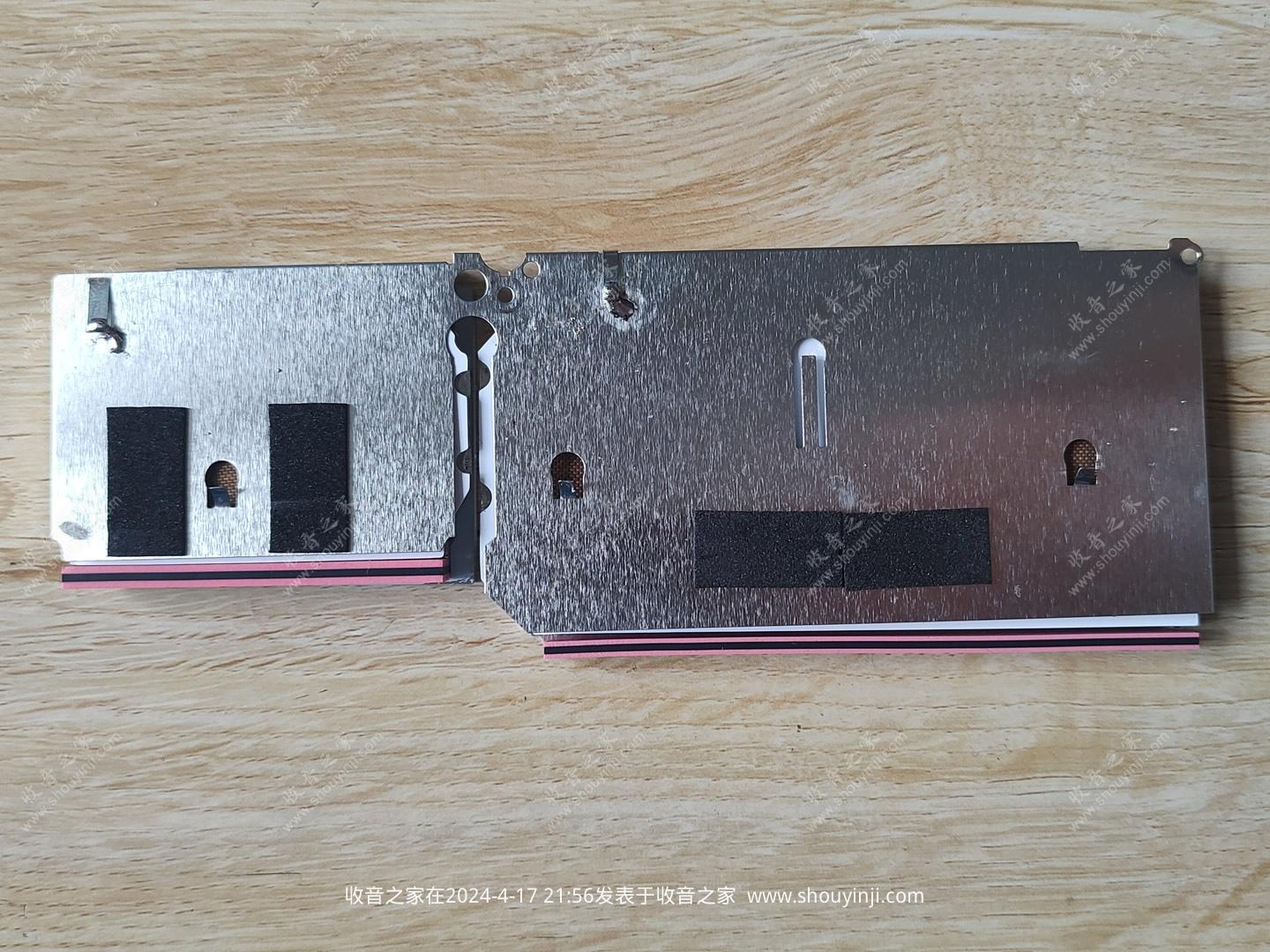

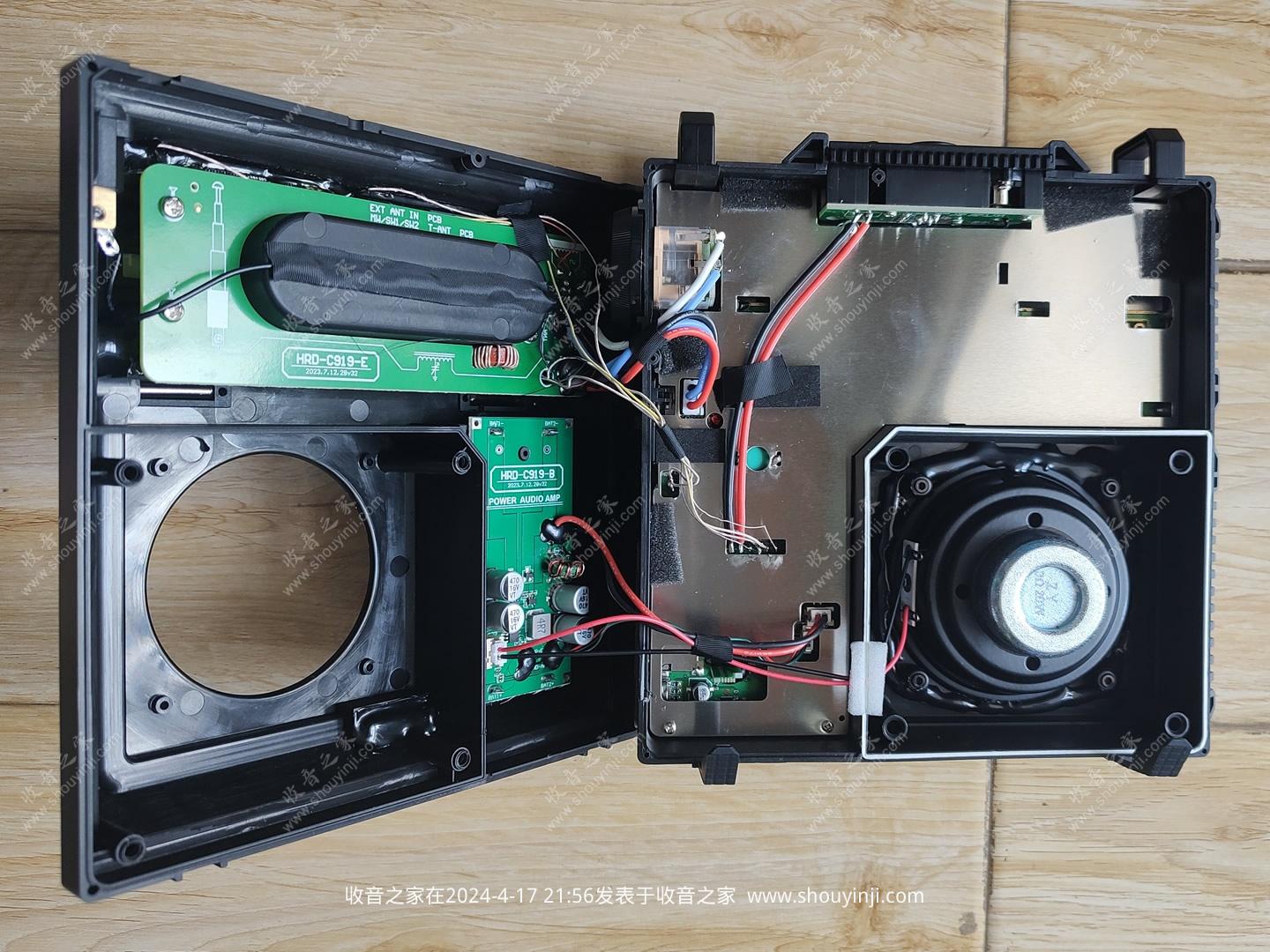

这块屏蔽罩覆盖整块PCB板

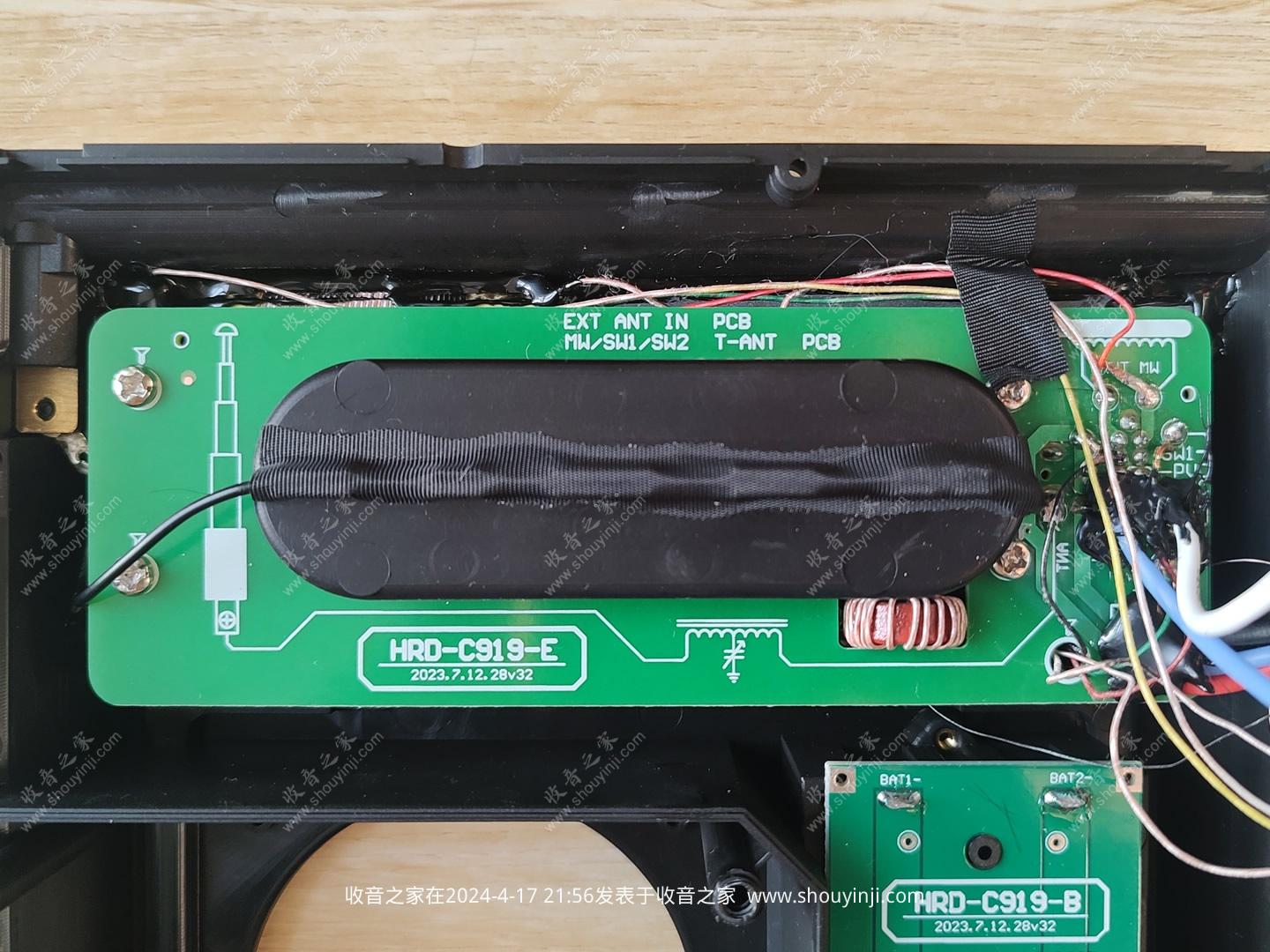

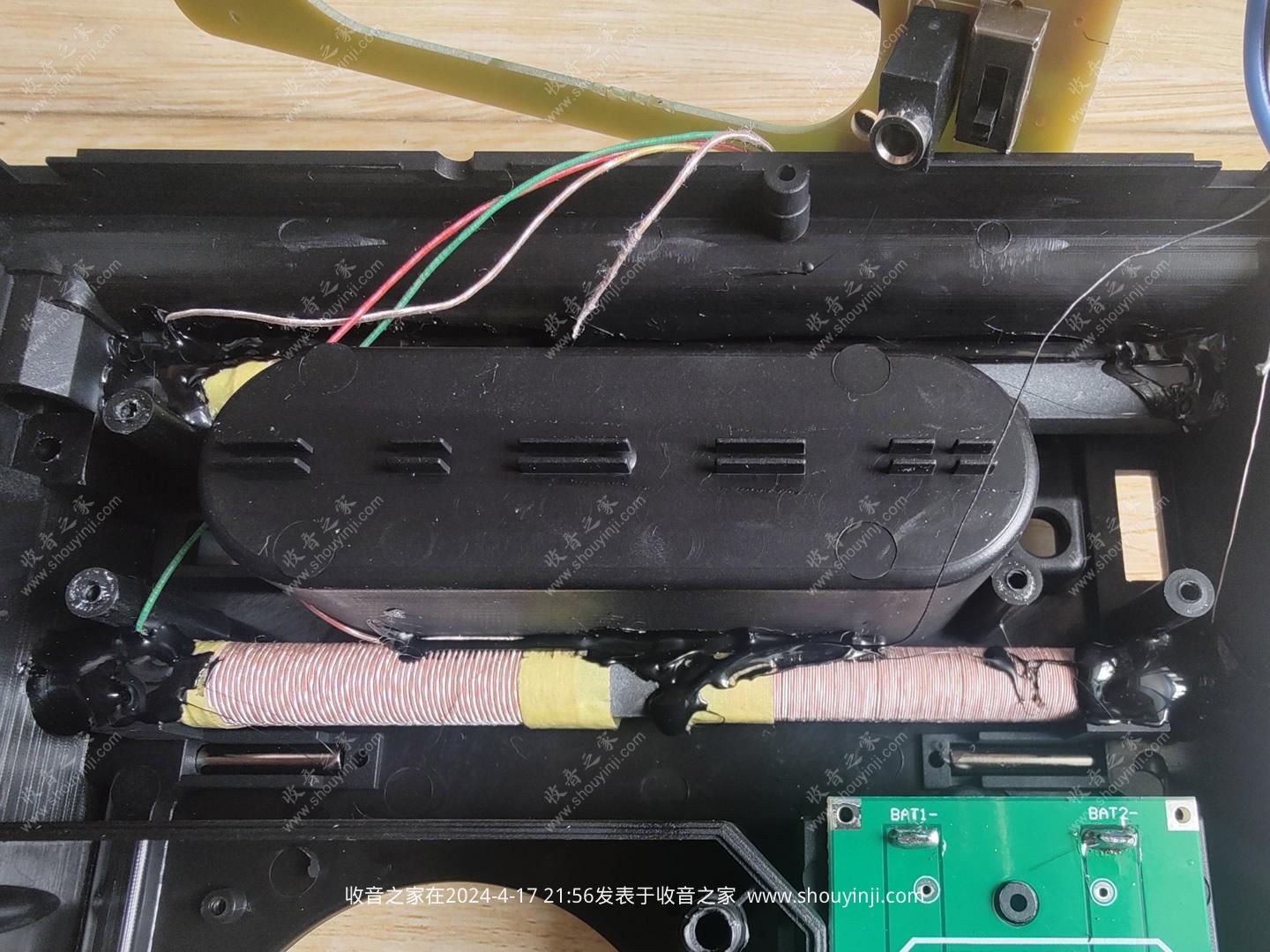

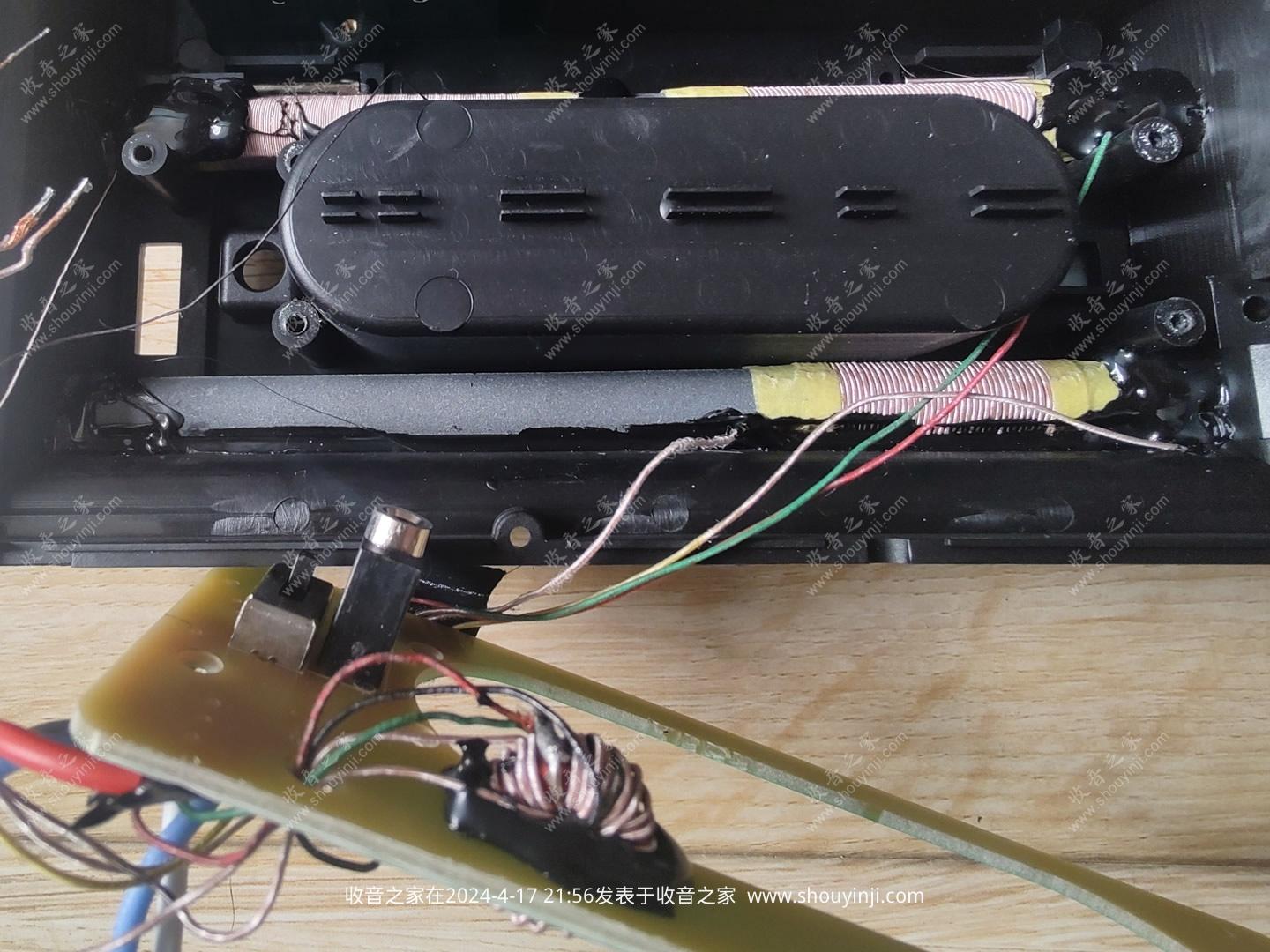

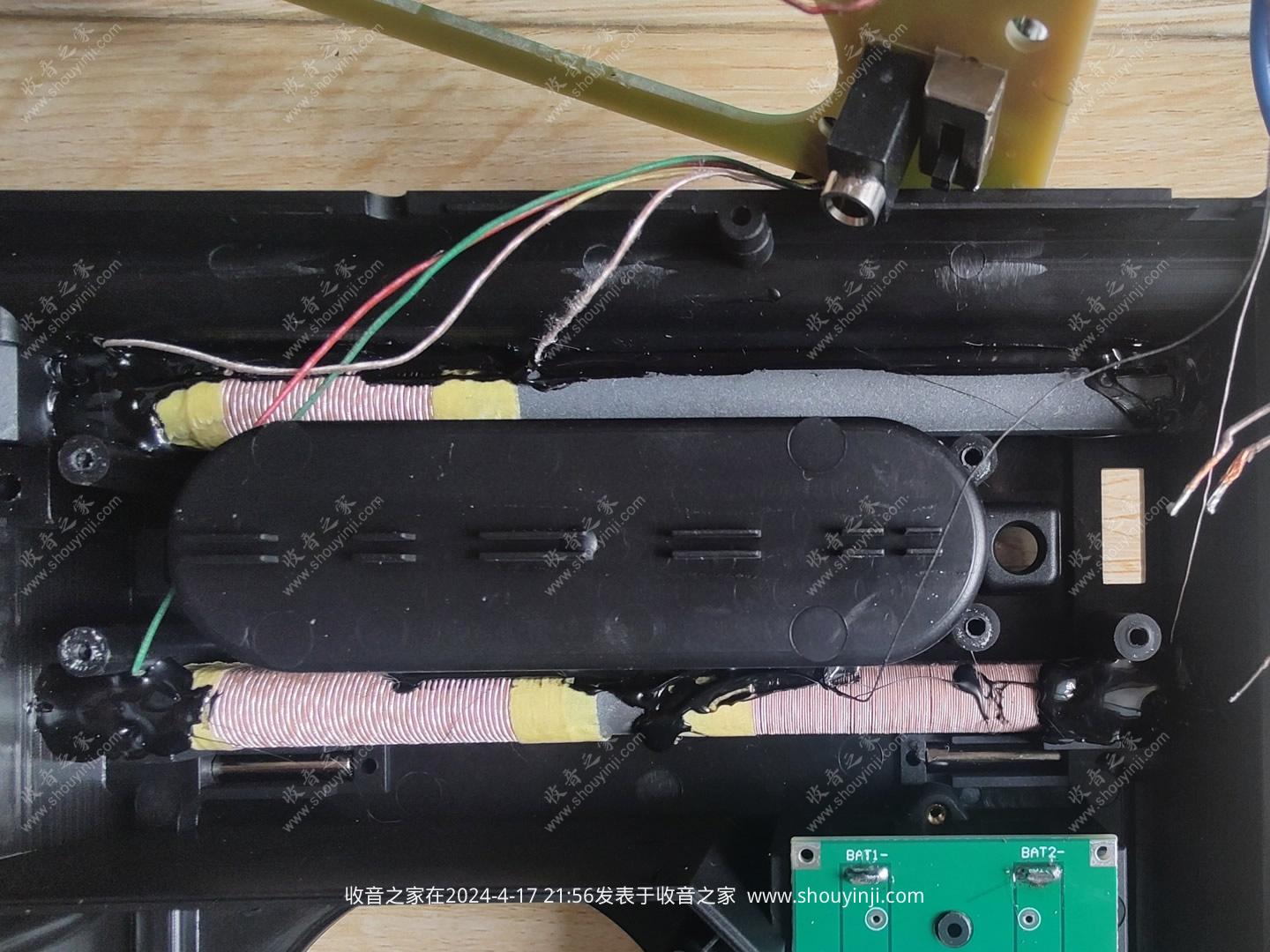

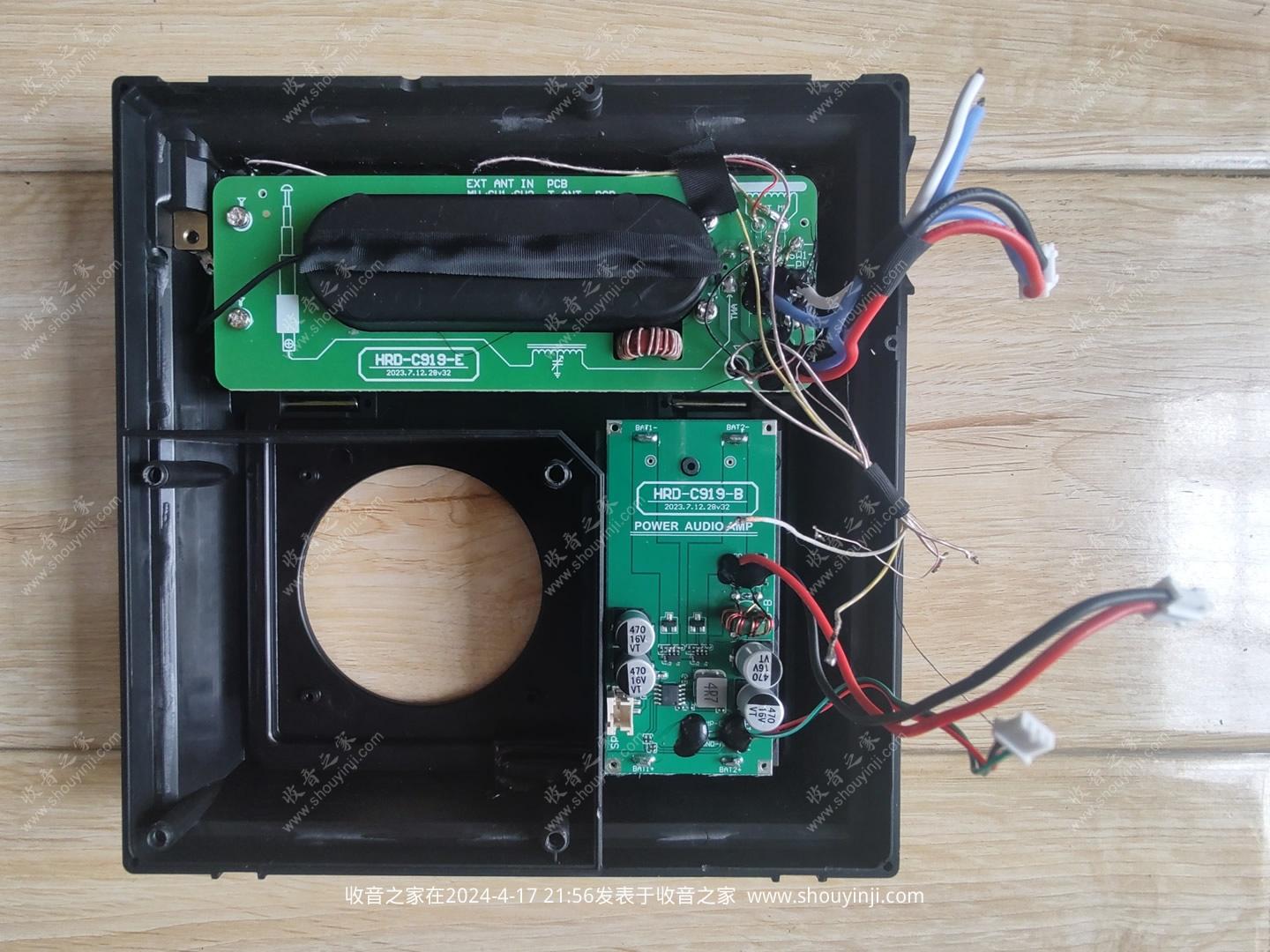

两根磁棒天线，长度140mm

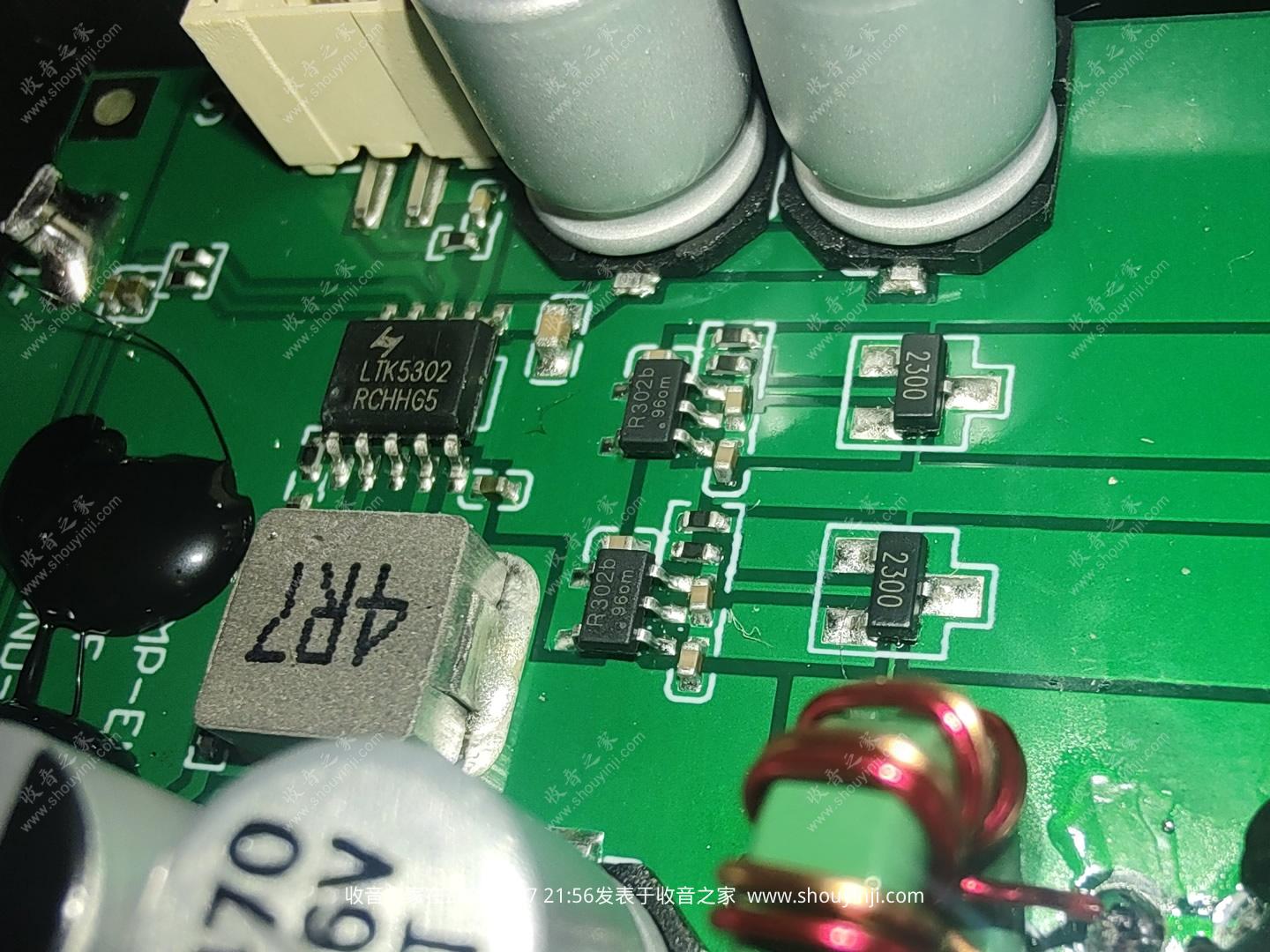

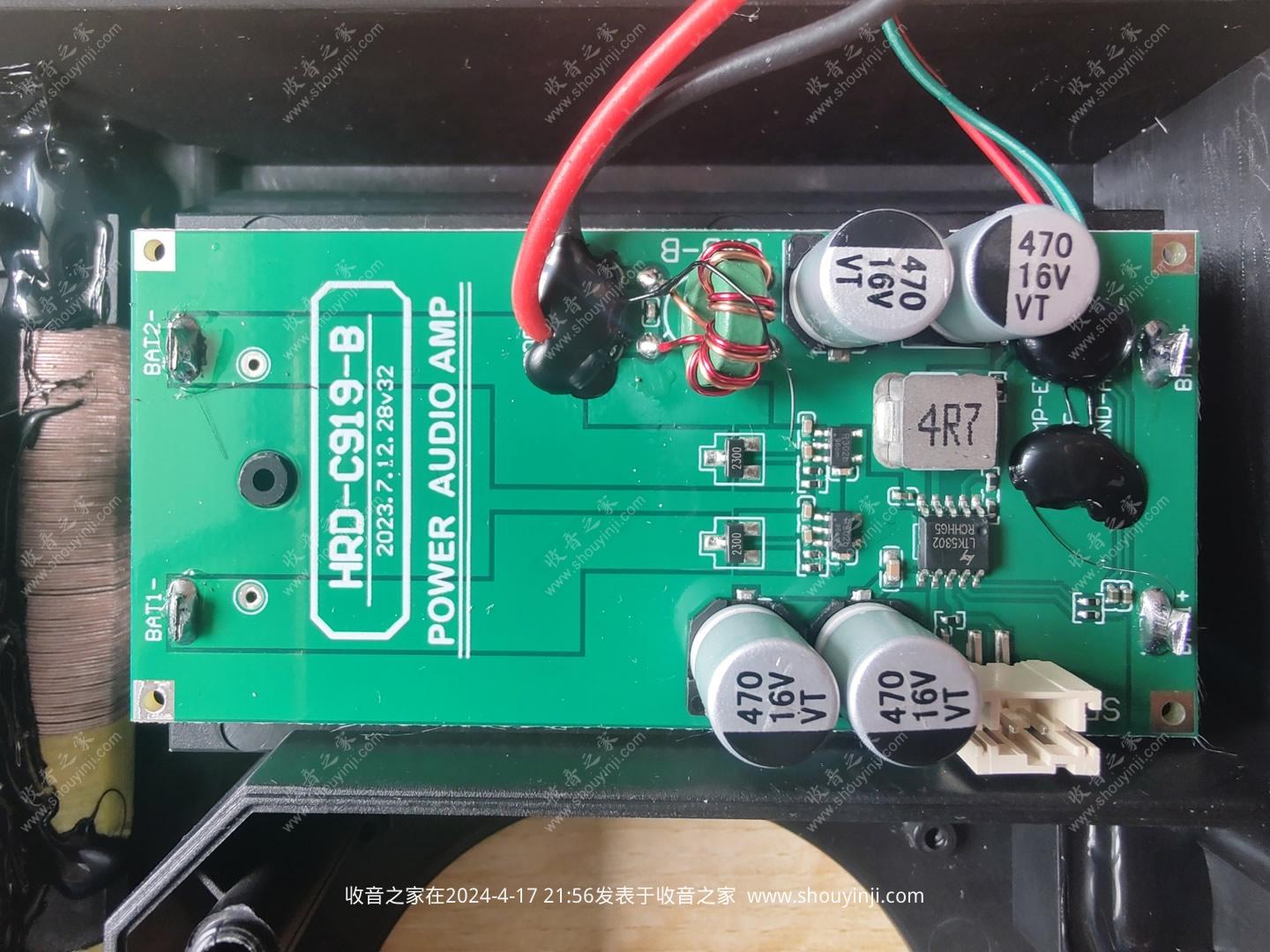

联辉科LTK5302音频功放芯片

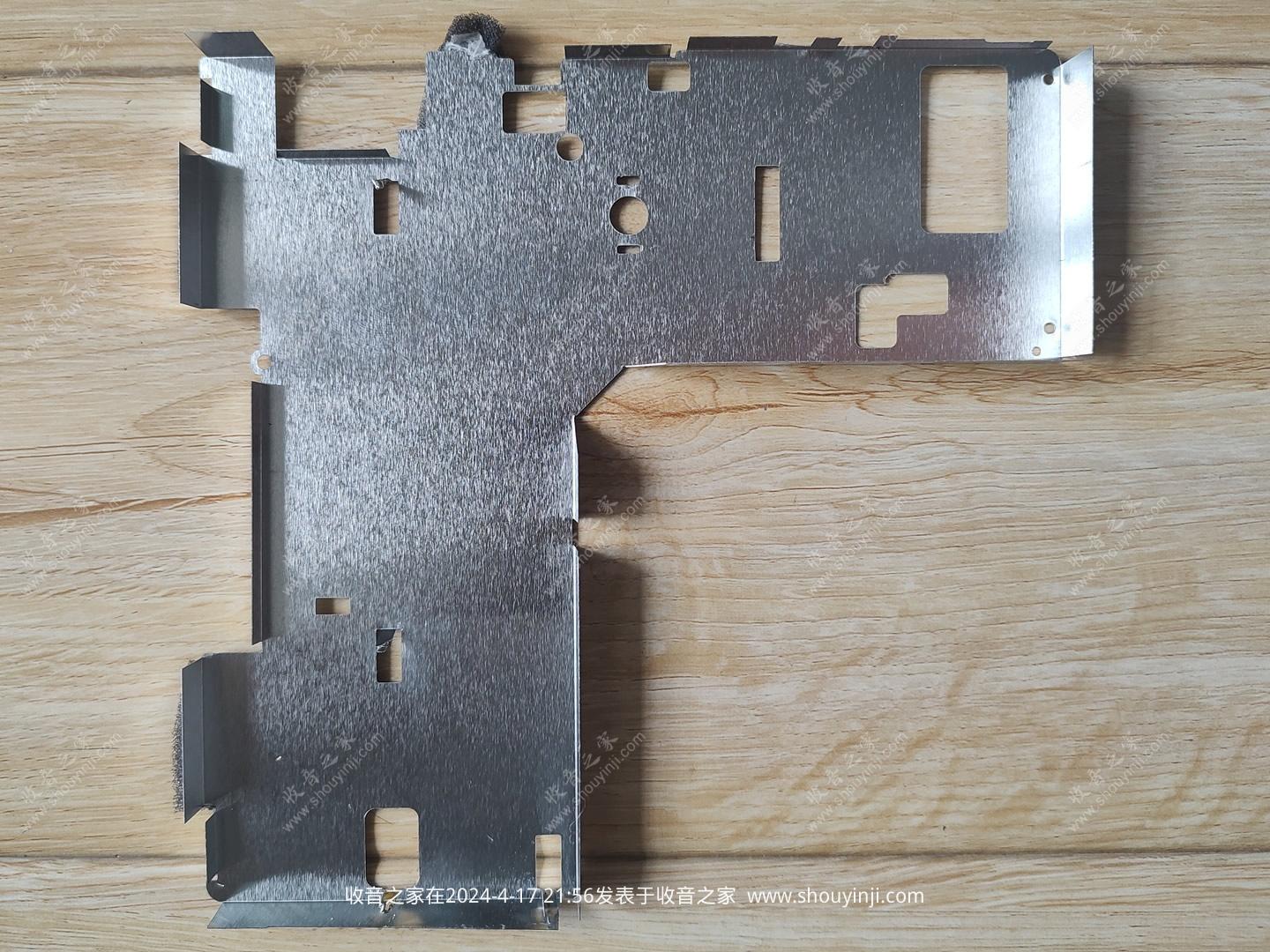

屏蔽罩已拆下

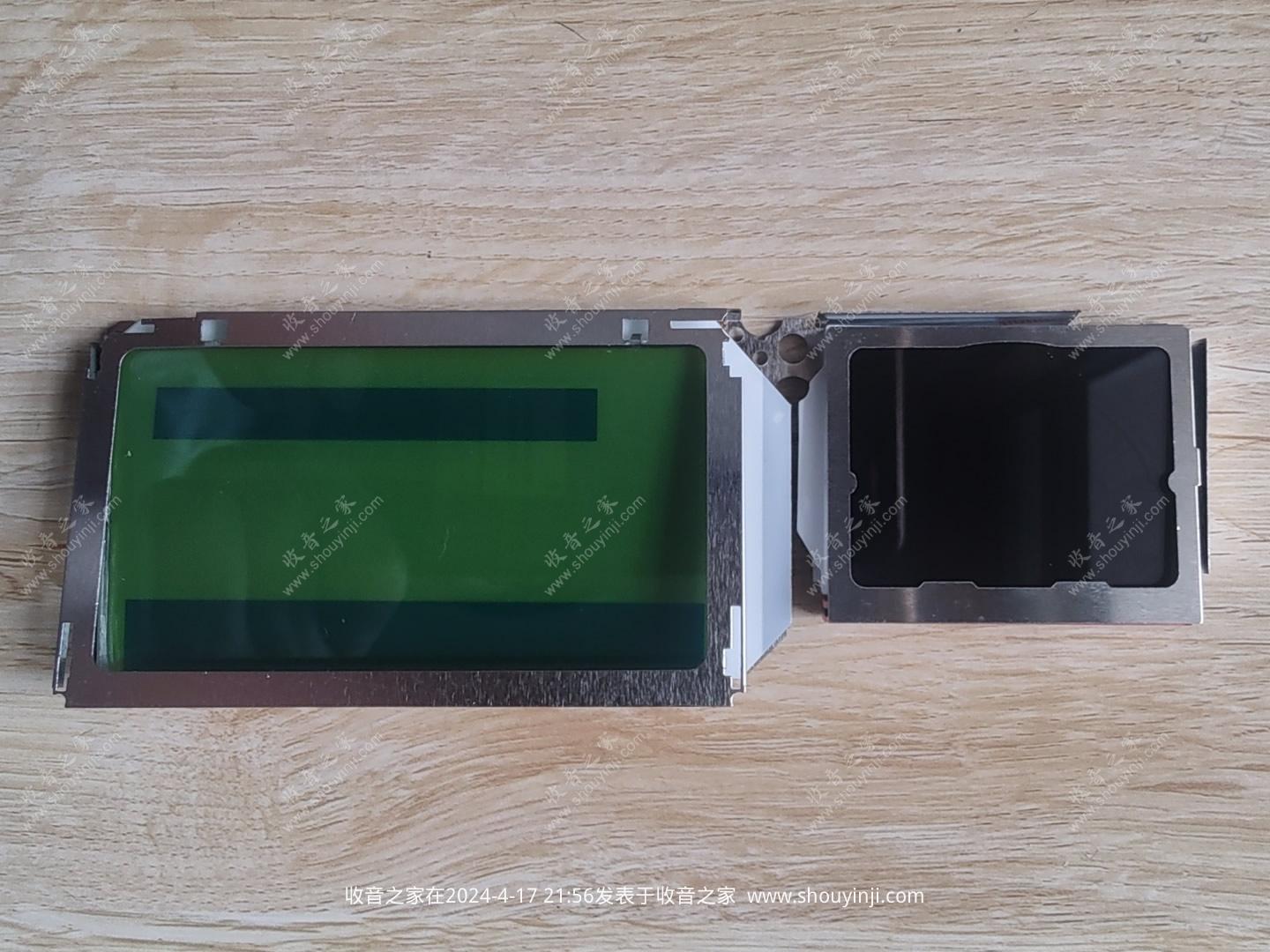

两块独立显示屏

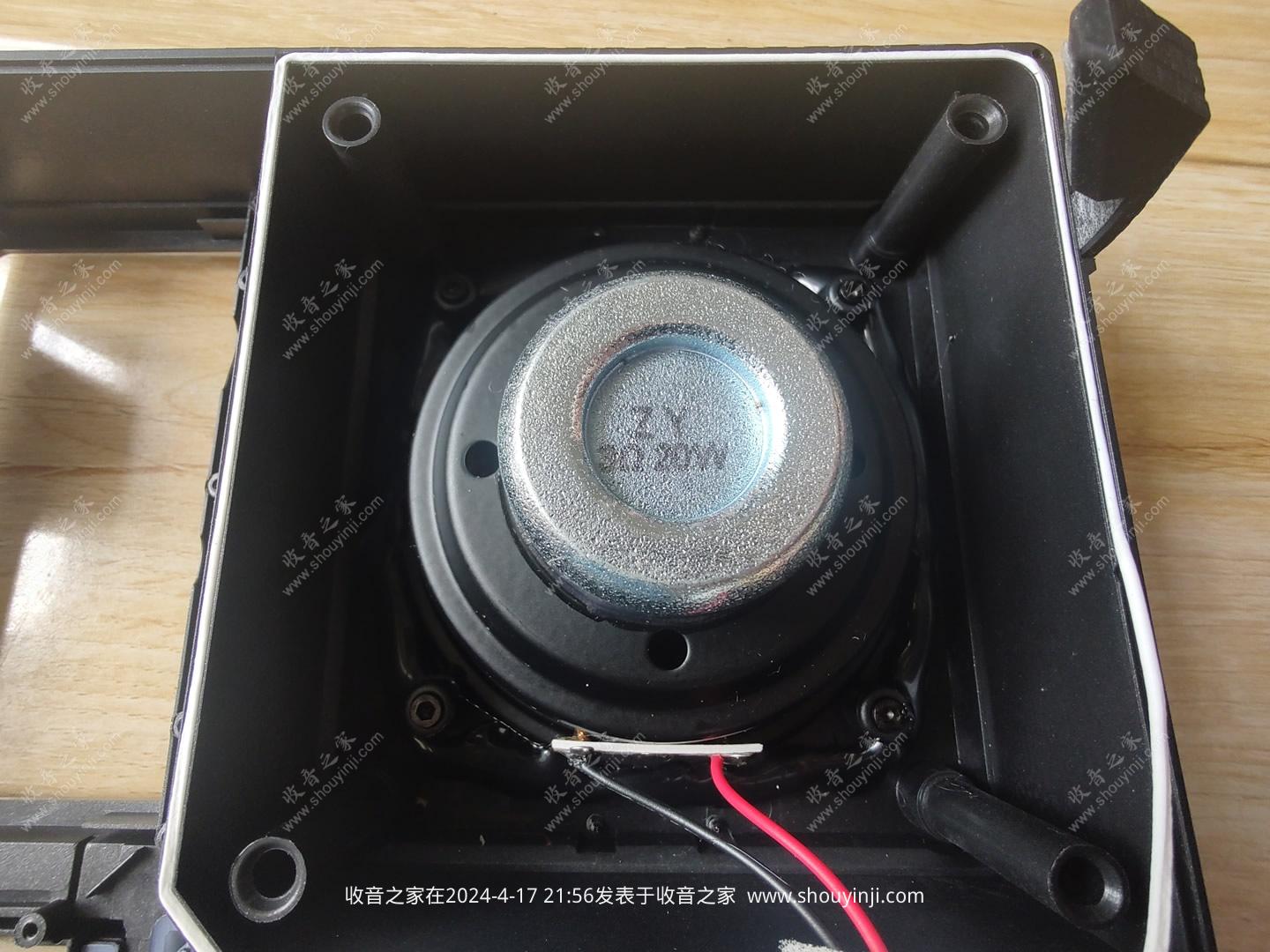

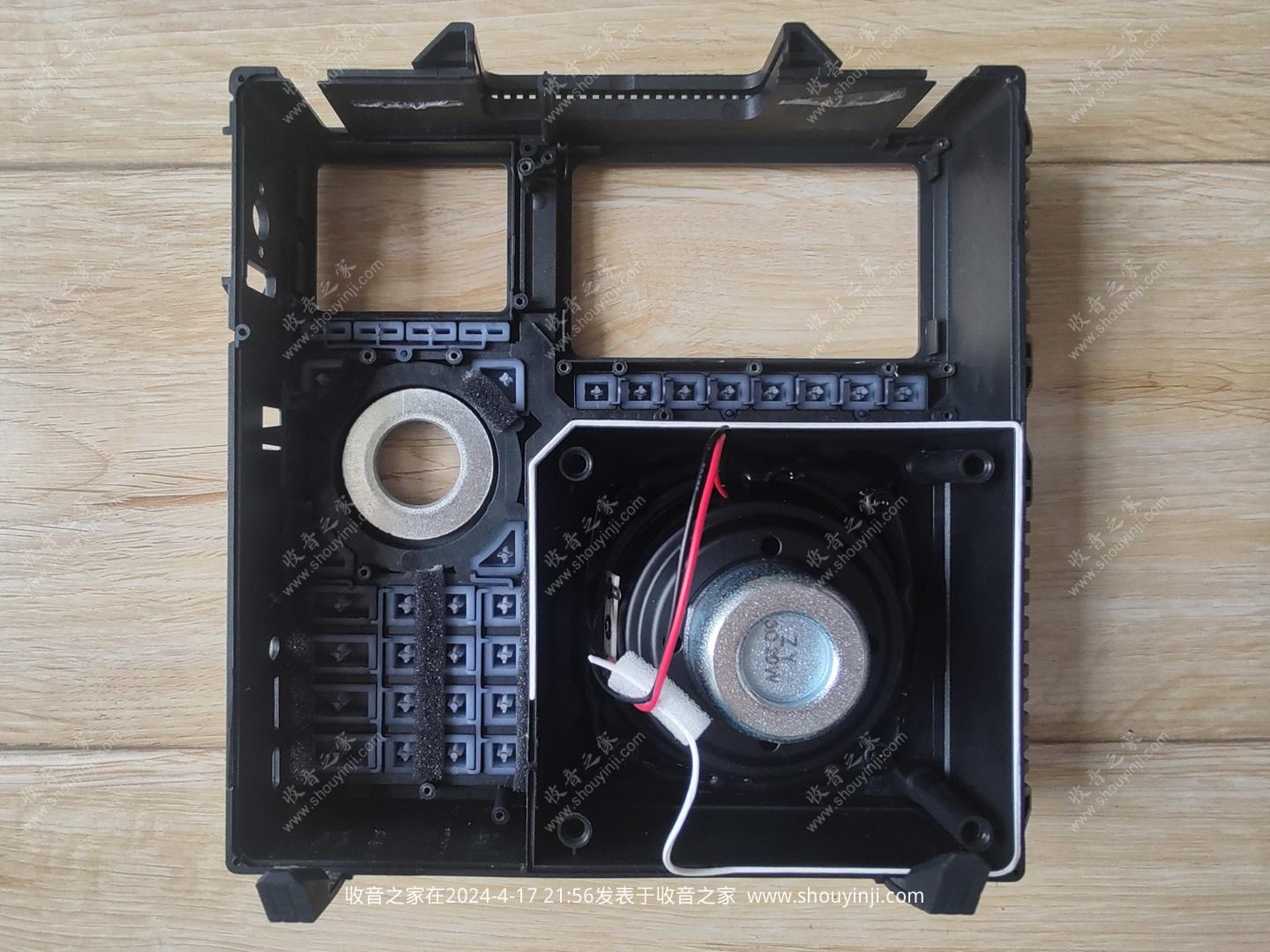

喇叭3Ω 20W，喇叭孔对角直径82.5mm

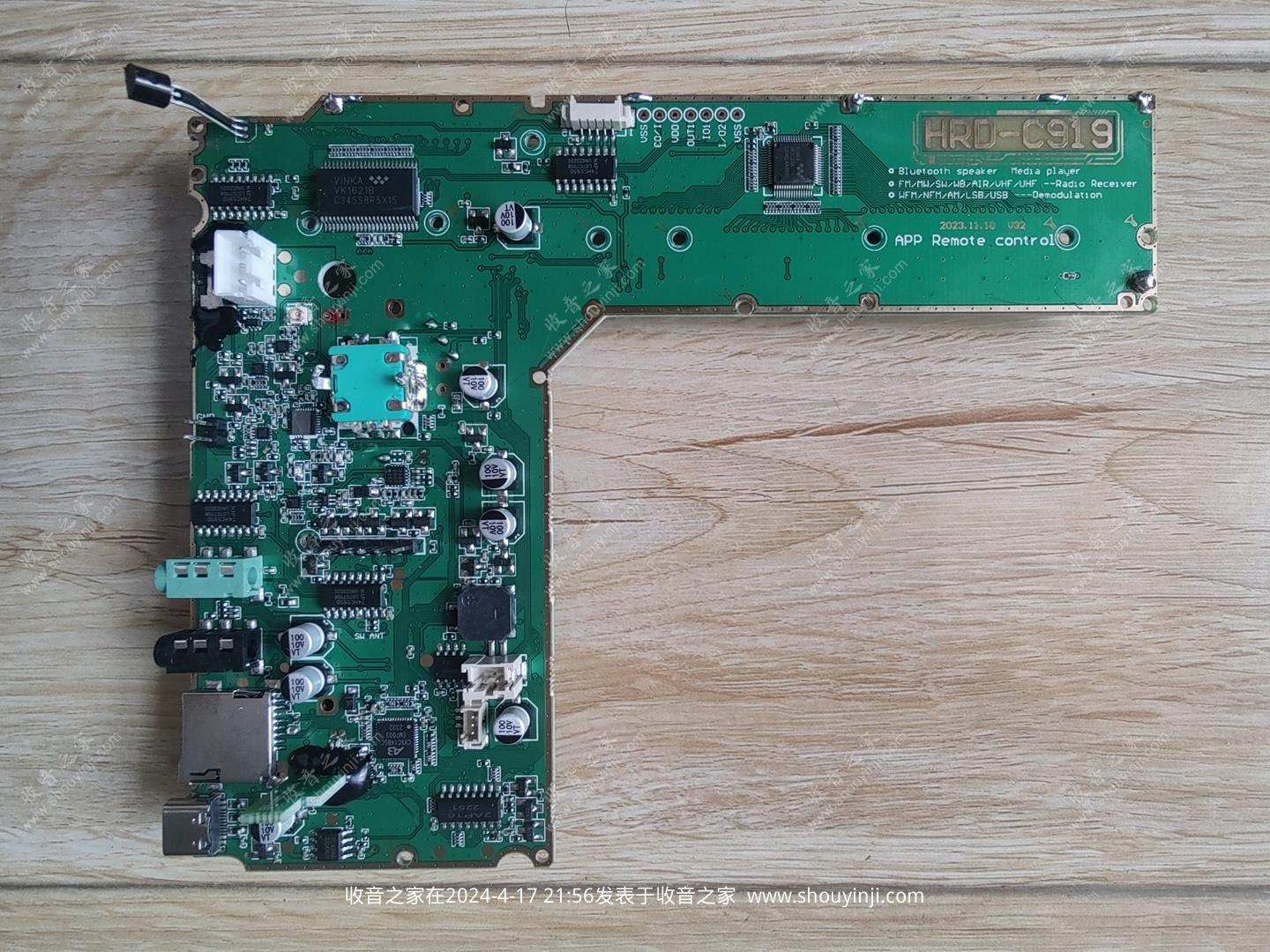

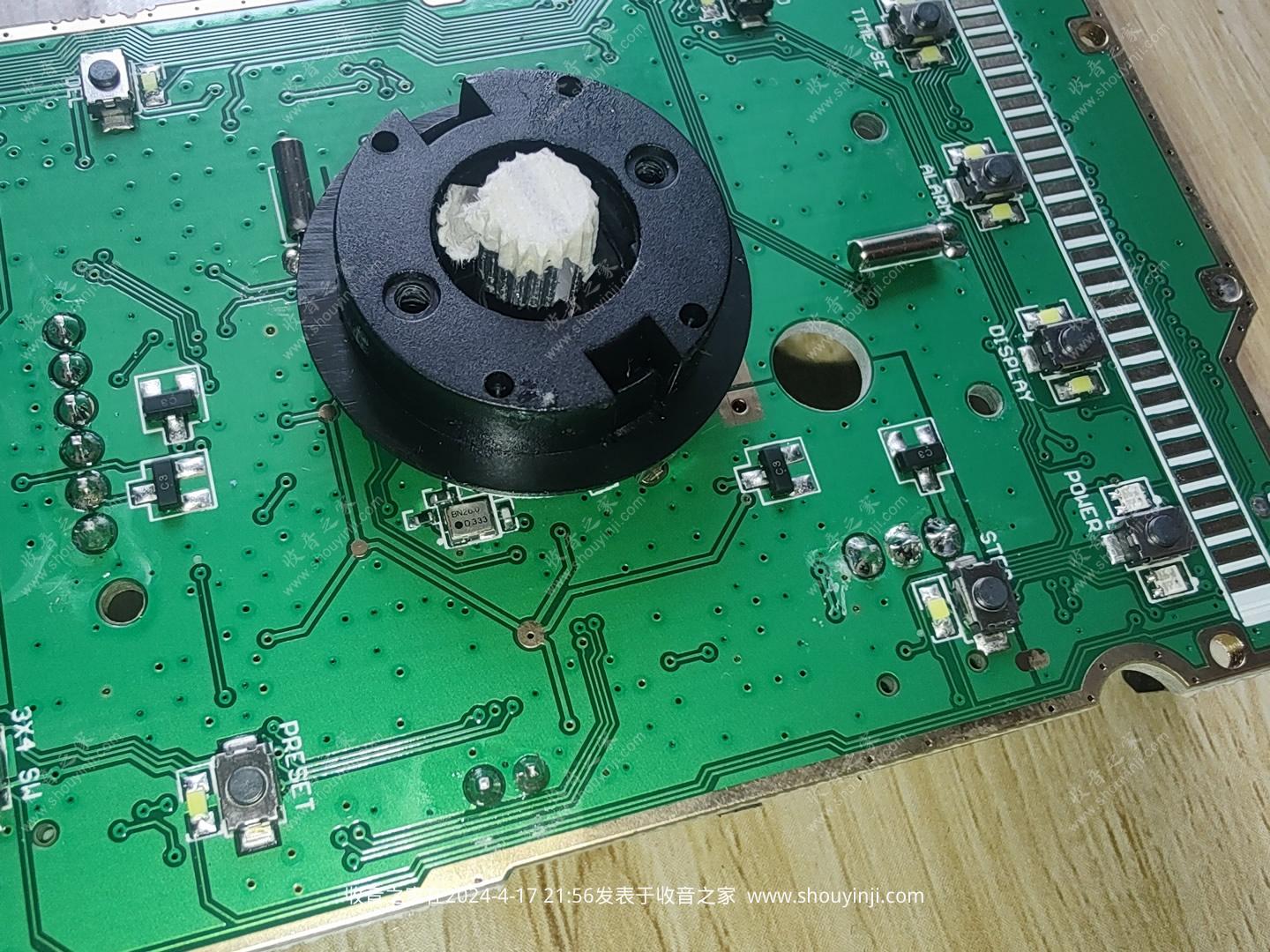

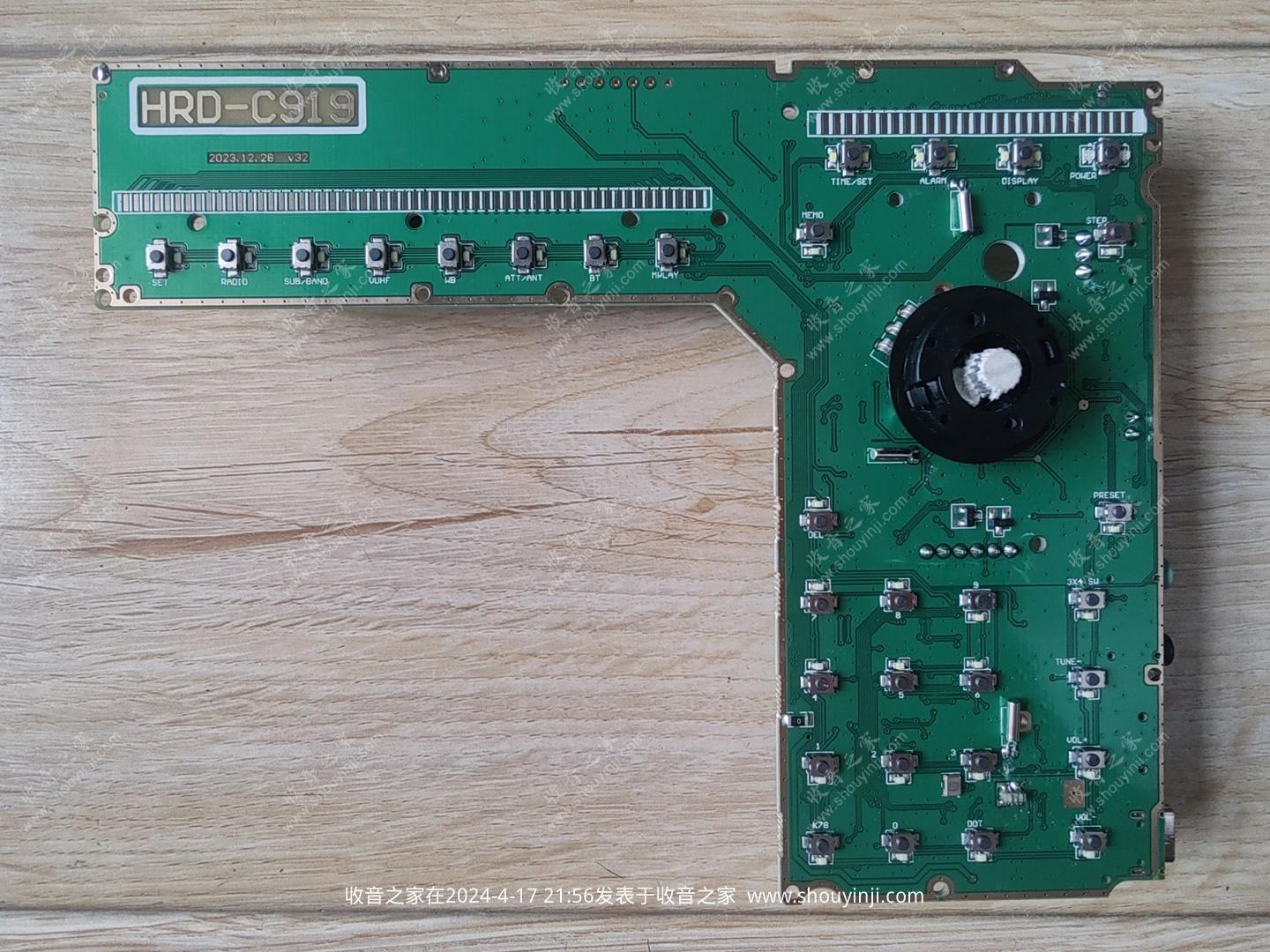

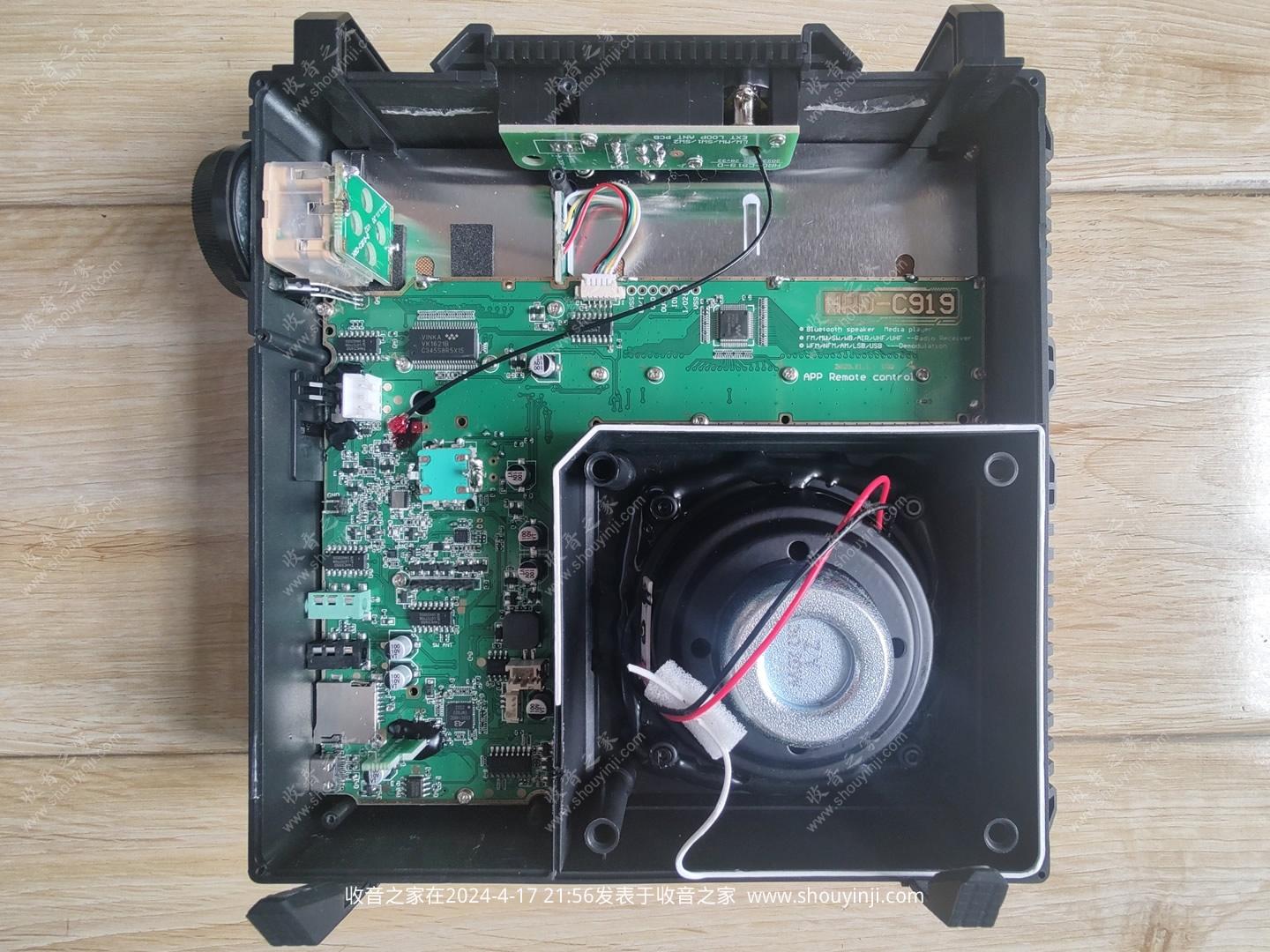

主板

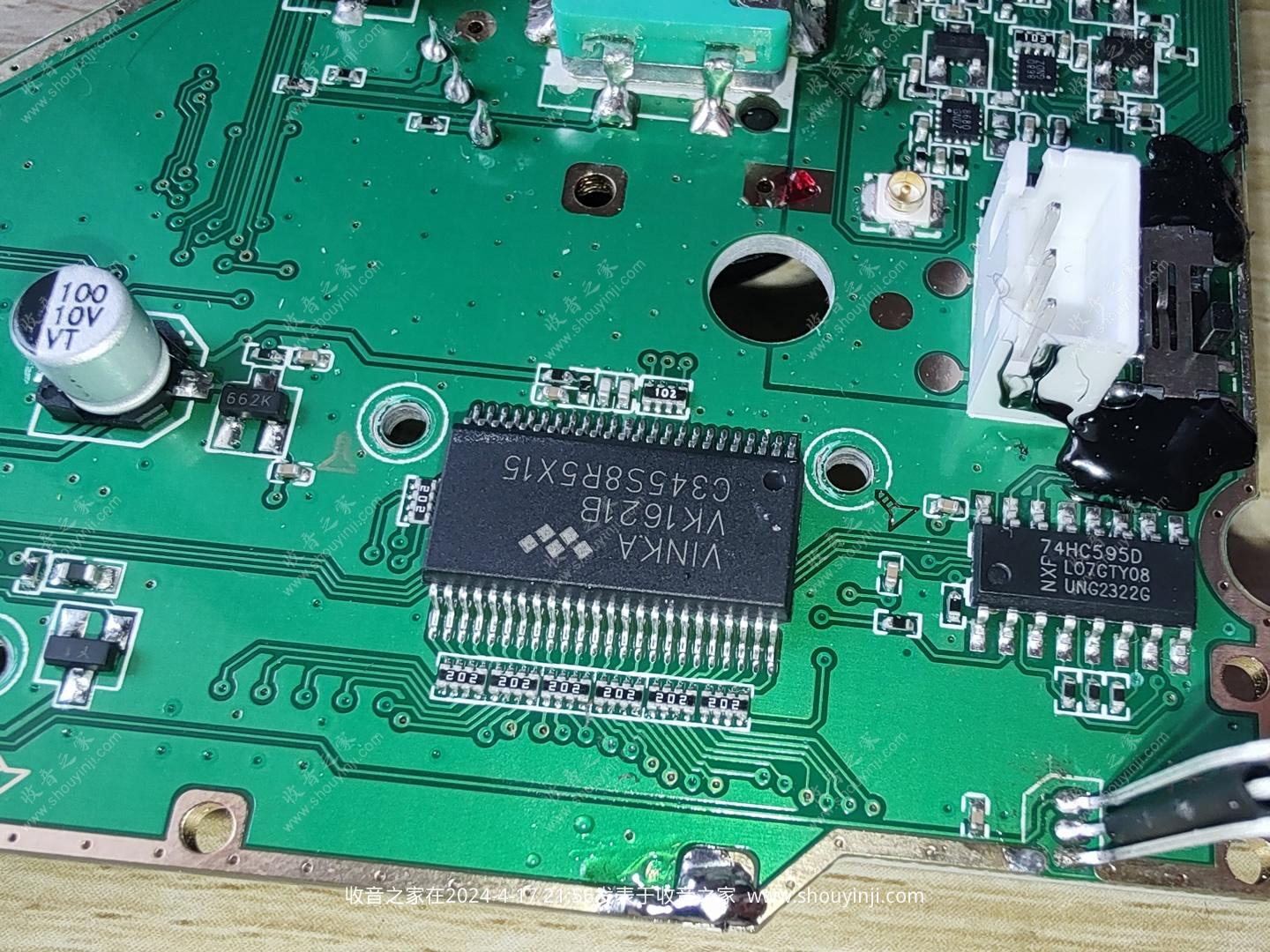

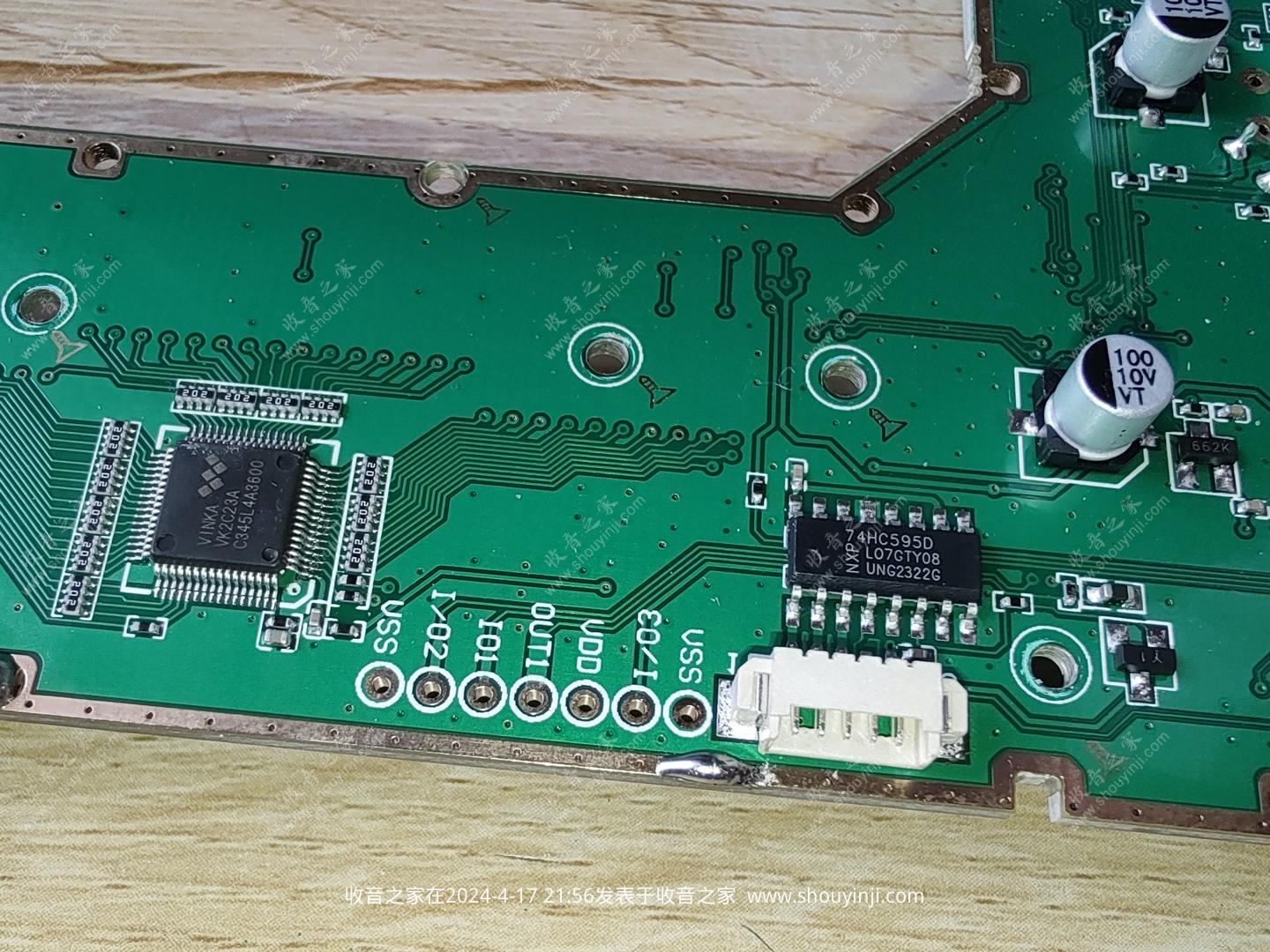

VK1621B液晶驱动IC、74HC595D寄存器

VK2C23 LCD控制/驱动IC、74HC595D寄存器

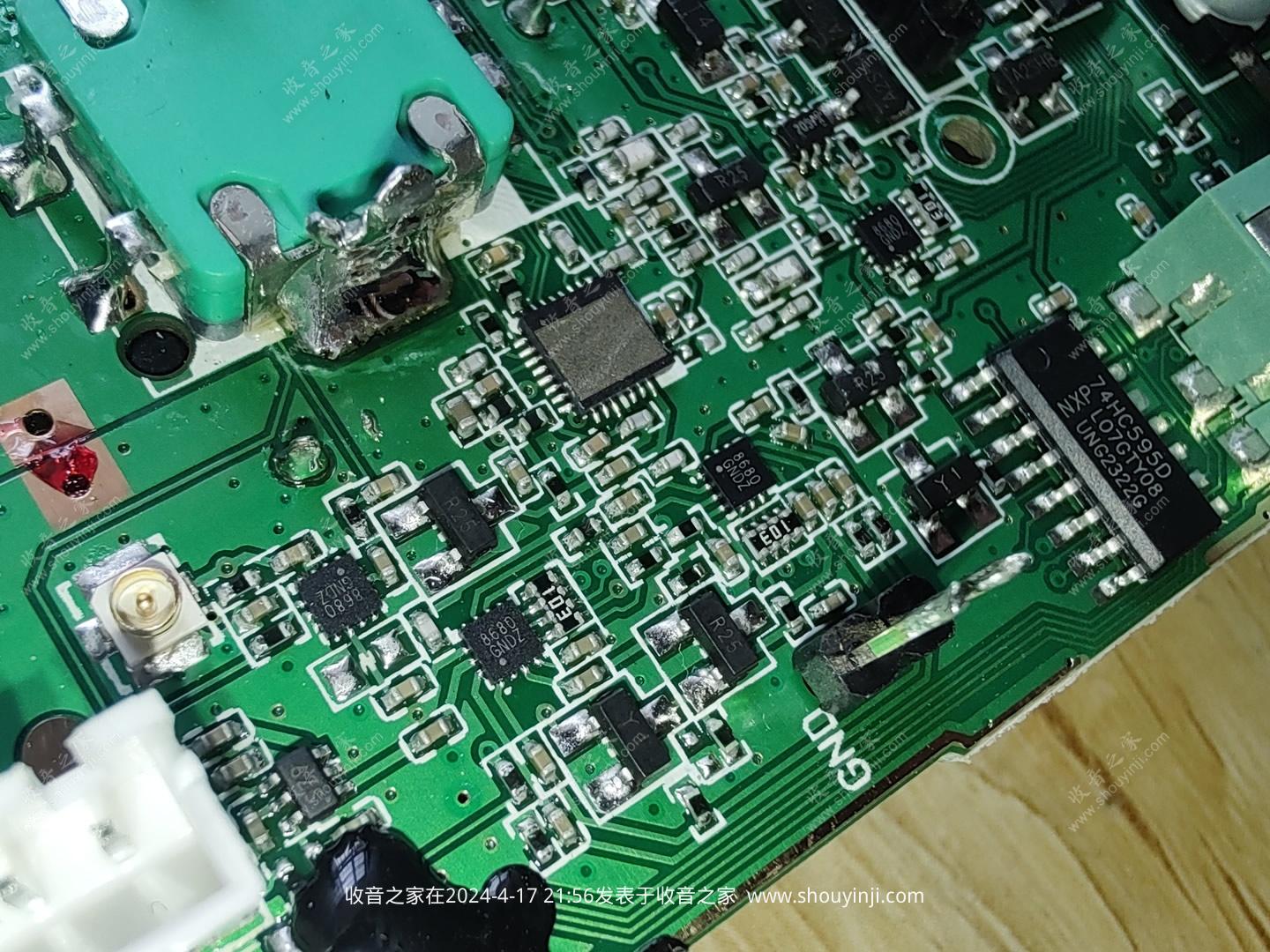

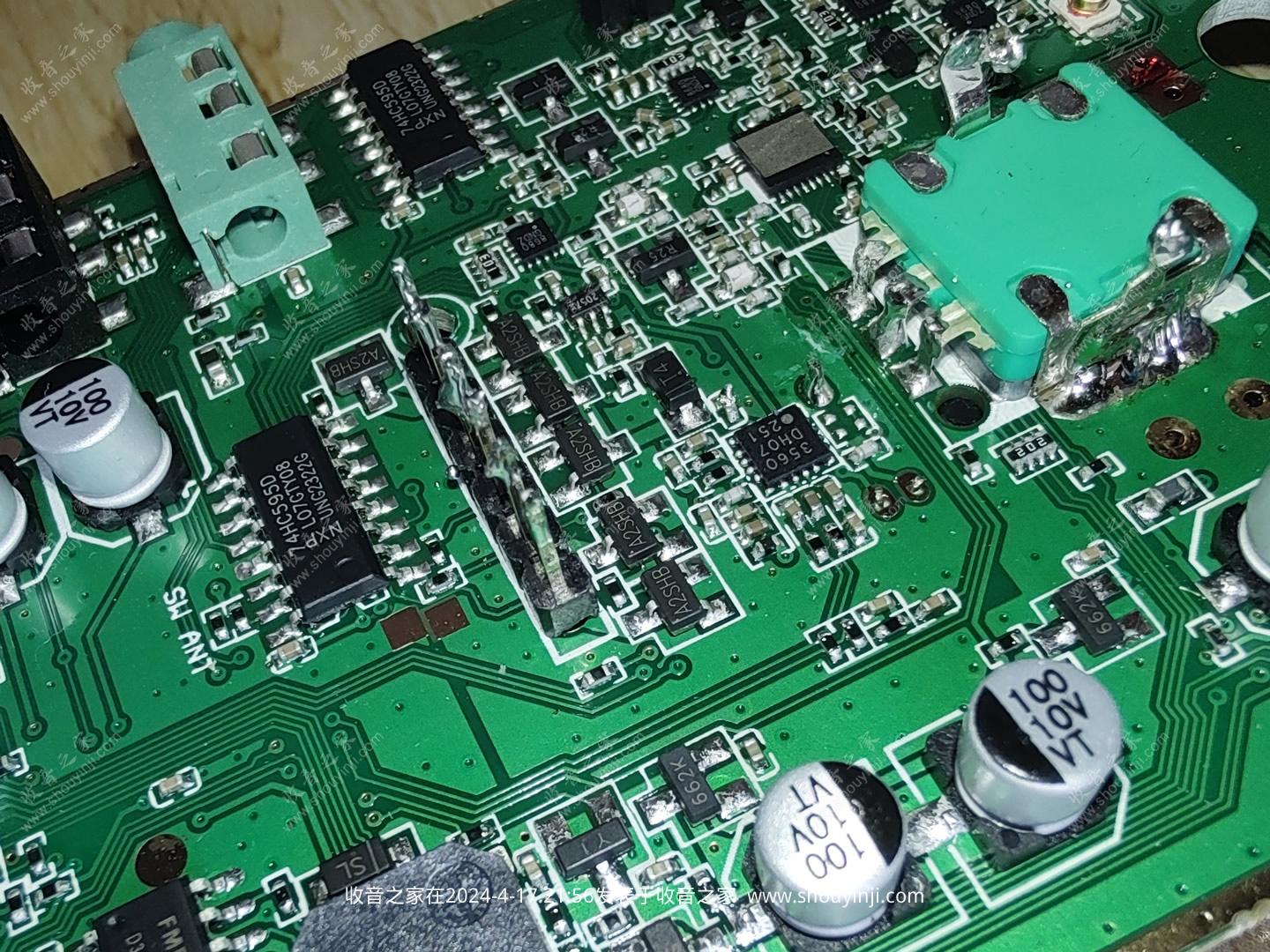

四颗8680射频开关IC，有一块IC型号打磨了

3560 DSP

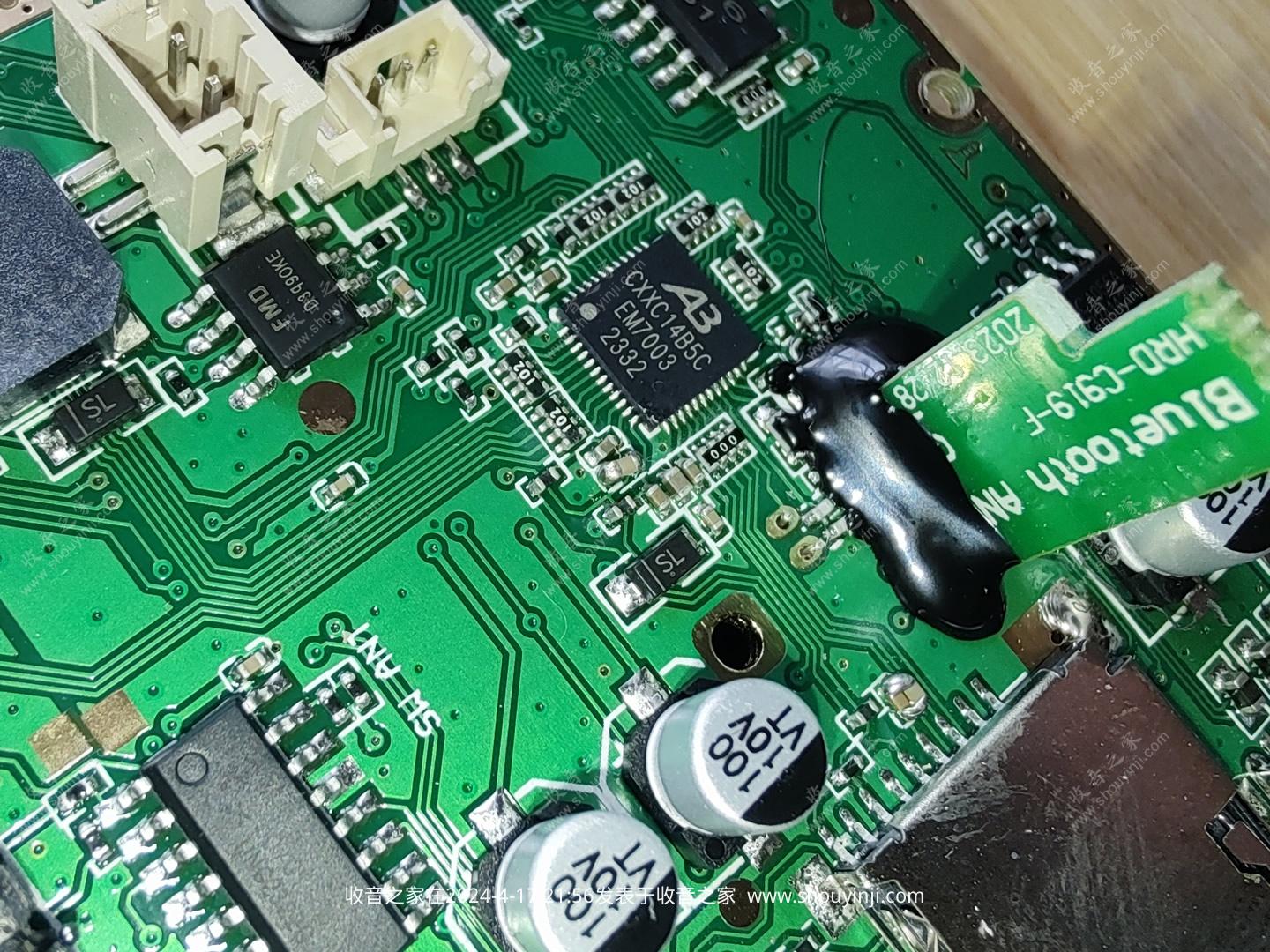

A3可能是蓝牙芯片

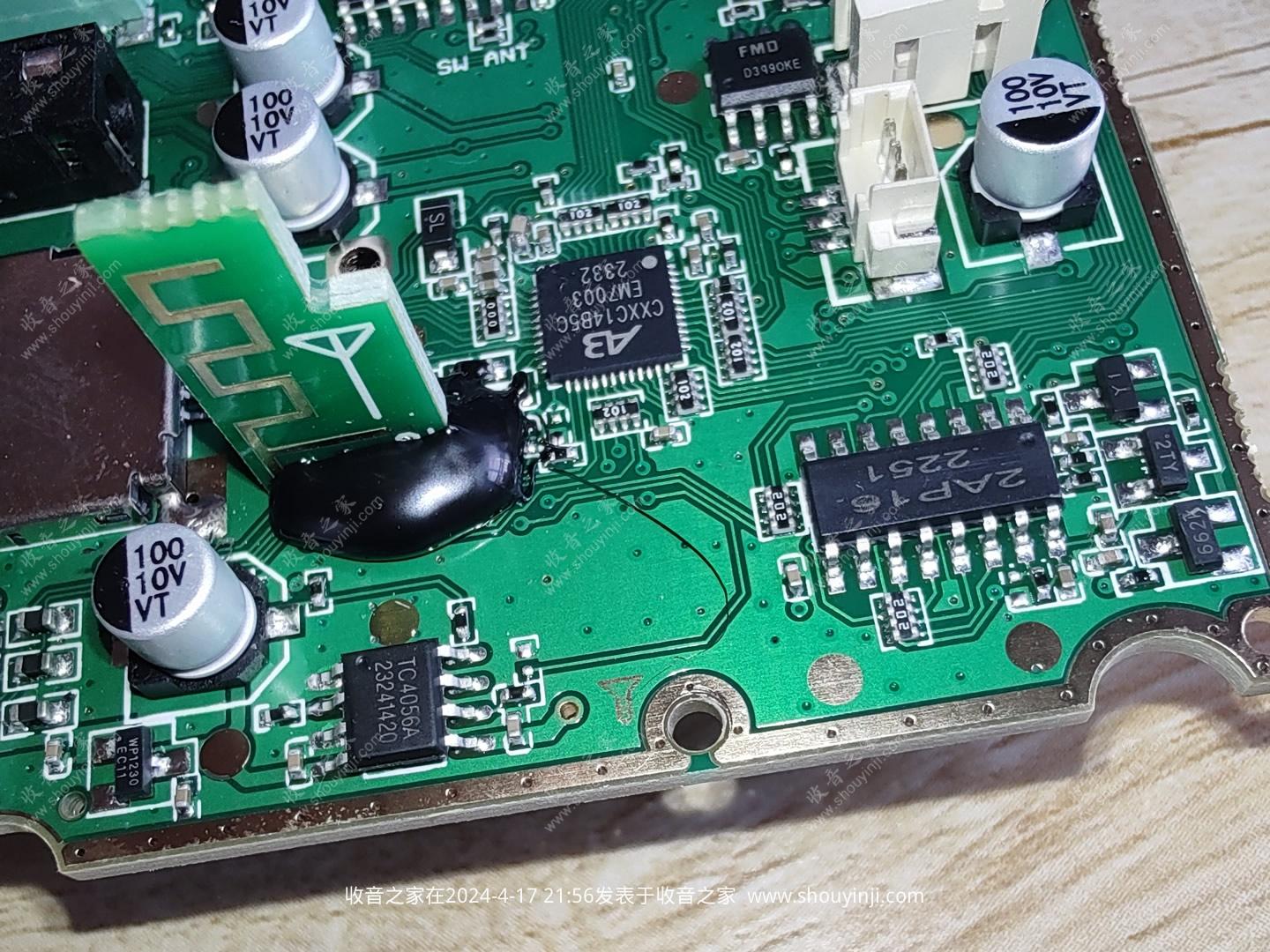

TC4056A充电IC、2AP16未查到资料

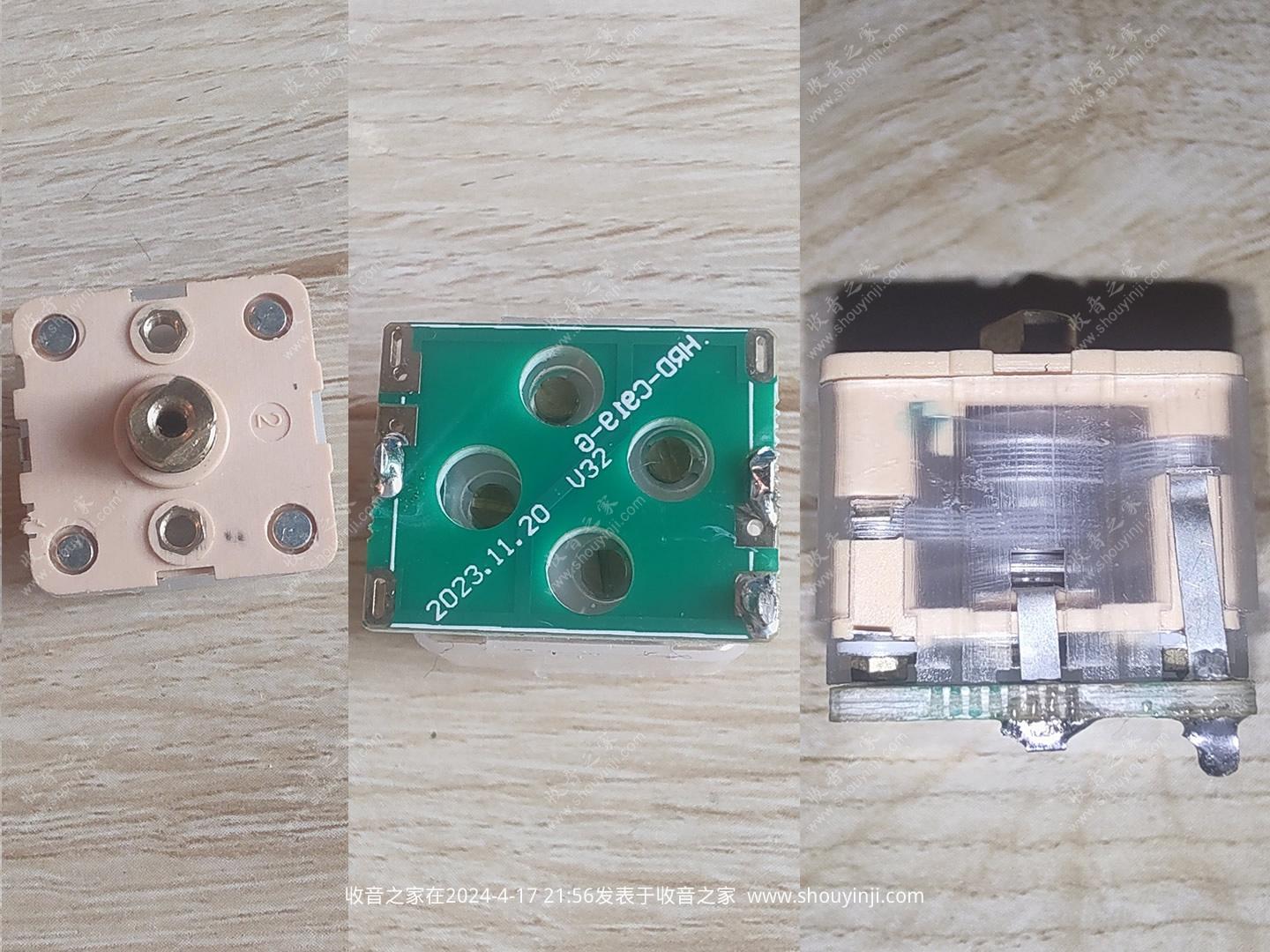

居然有个可变电容

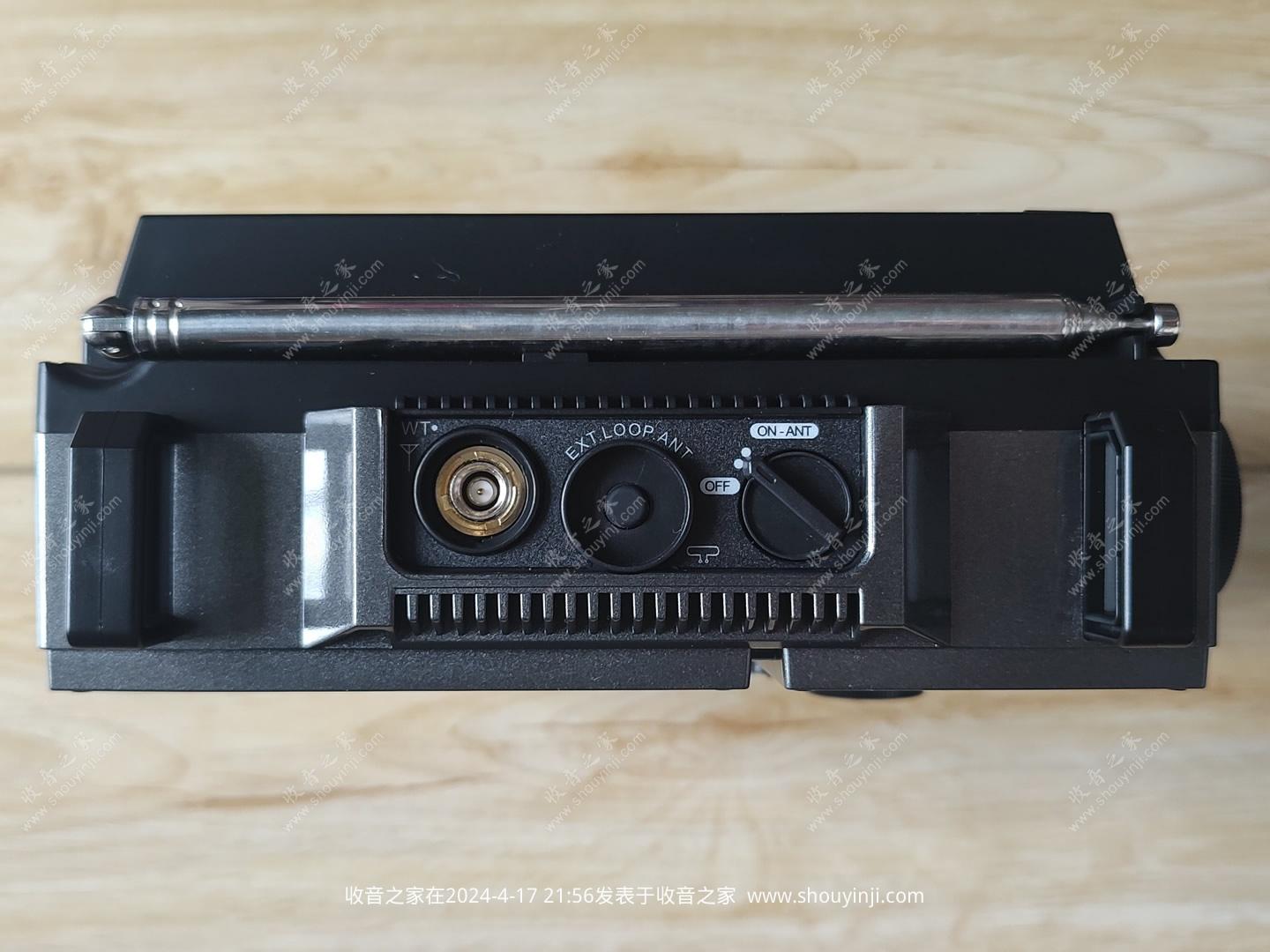

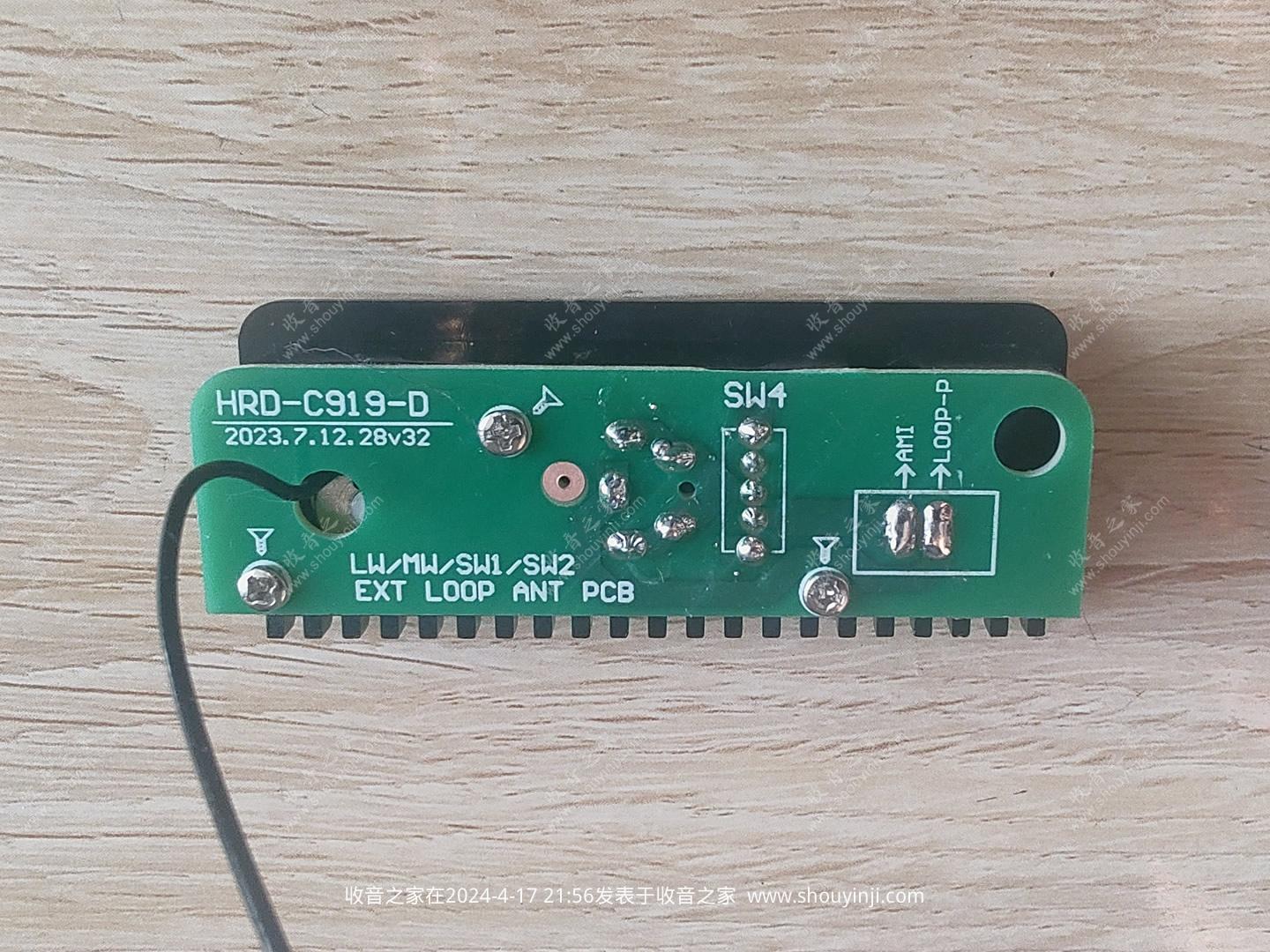

外接天线接口

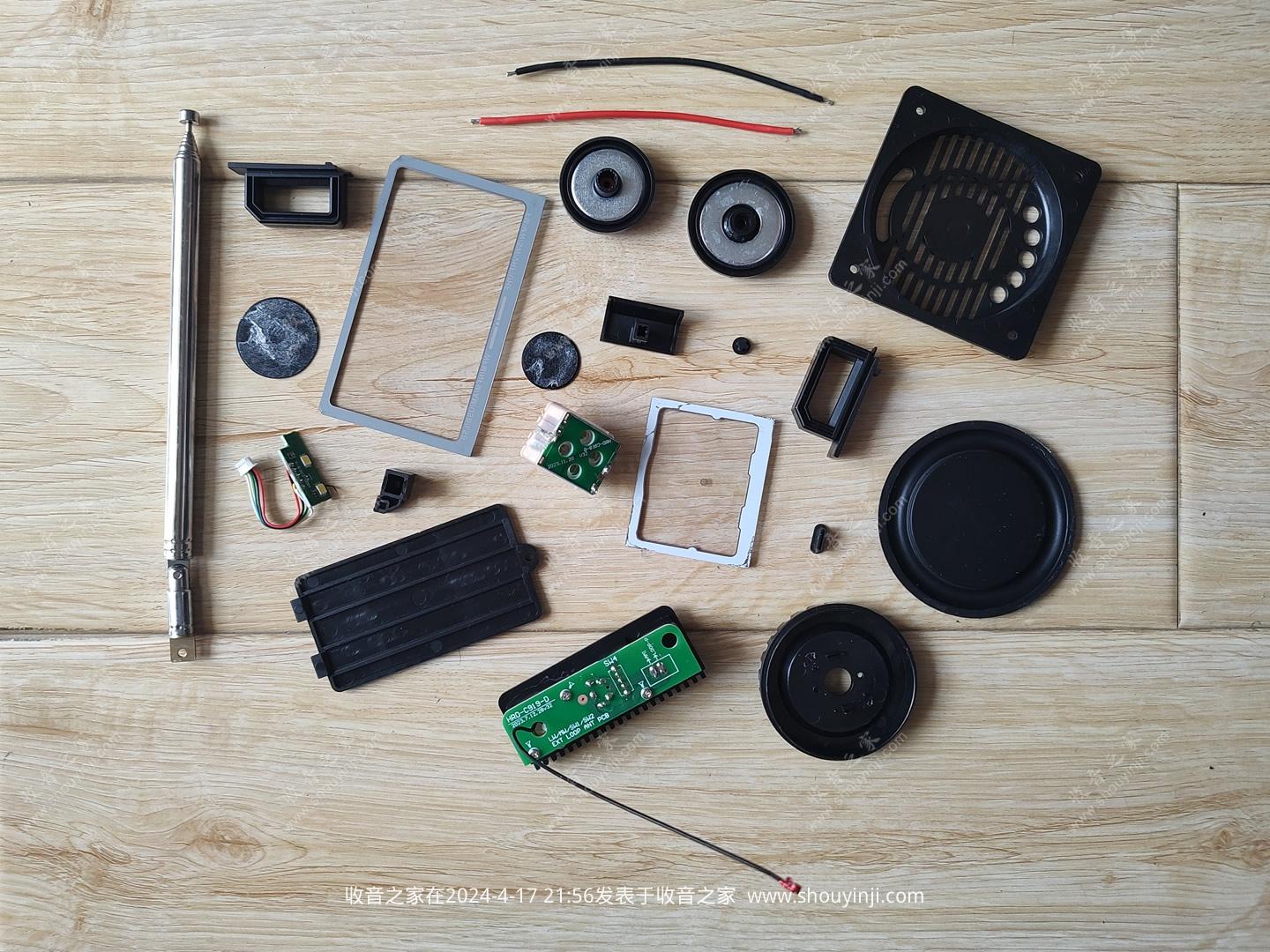

一堆小配件的特写
